电子背散射衍射（EBSD）是一种先进的技术，应用于扫描电子显微镜（SEM），用于提取样品的晶体学信息。通过分析背散射电子的衍射模式，EBSD能够揭示晶体的取向、晶界特性以及物相等关键特征。这项技术在材料科学、冶金学和地质学等多个领域得到了广泛应用，为研究材料的微观结构提供了重要的支持工具。

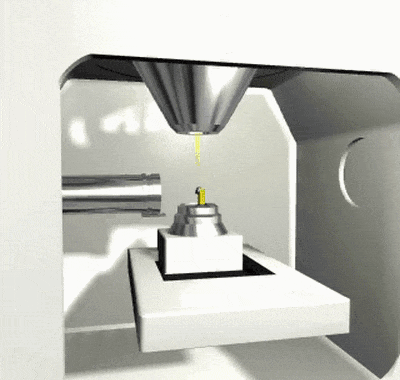

EBSD的工作原理基于电子束与样品相互作用时产生的背散射电子。当电子束照射到样品表面时，部分电子会因散射角度较大而从样品表面反射出来，这些反射的电子称为背散射电子。在这些背散射电子中，满足布拉格衍射条件的电子会发生衍射，形成特征性的衍射图样，通常称为菊池花样。

菊池花样的特征可以提供关于晶体结构的重要信息。通过分析这些花样，研究人员可以确定晶面间距（d）和晶面之间的夹角（θ），并进一步推断出样品的晶体结构和晶胞参数。这一过程不仅揭示了材料的微观结构，还为理解材料的物理和化学性质提供了基础。金鉴作为国内领先的光电半导体检测实验室，金鉴实验室的EBSD技术，以其高效的速度和精准的分辨率，在材料表征领域中展现出卓越的性能，为材料科学研究提供了强有力的工具。

EBSD系统通常由一台扫描电子显微镜（SEM）和一套专门的EBSD采集设备组成。EBSD设备的核心组件包括：

1. 扫描电子显微镜（SEM）：用于产生高能电子束并将其聚焦于样品表面。

2. 背散射探测器：用于捕捉样品中激发出的背散射电子信号。

3. 高灵敏度CCD摄像机：用于捕捉电子背散射图案（Kikuchi patterns）。

4. 图像处理系统：用于对捕获的图像进行处理和分析，以提取晶体学信息。

EBSD技术在多个领域中具有广泛的应用，主要包括：

1. 物相分析：EBSD能够提供晶体结构信息，从而用于物相鉴定。通过对衍射图样的分析，可以识别不同的物相种类，并计算相的相对含量。

2. 织构分析：EBSD可以分析多晶材料中晶粒的取向分布，揭示材料的各向异性特性。织构分析对于理解材料的力学性能、导电性和热导性等具有重要意义。

3. 取向分析：EBSD可以定性和定量地分析晶体的取向，为材料的微观结构研究提供数据支持。通过提取极图和标准极图进行比对，可以确定织构类型和取向偏好。

4. 应变分析：EBSD能够评估材料中的应变分布。通过分析衍射花样的质量，可以定性地判断材料的应变状态，帮助研究材料在不同条件下的性能变化。

5. 晶粒尺寸测量：EBSD技术能够测量晶粒的尺寸，并自动标定晶界。这一特性使得EBSD在材料科学研究中成为一种重要的工具。

6. 晶界和亚晶分析：EBSD可以分析晶界、亚晶和孪晶的性质，为理解材料的微观结构提供重要信息。这对于研究材料的变形机制和相变行为具有重要意义。

EBSD技术在钛合金的形变孪晶分析中发挥了重要作用。在EBSD技术出现之前，研究人员通常依赖透射电镜（TEM）进行孪晶的研究，但TEM的扫描区域较小，限制了对孪晶的统计分析。通过EBSD，研究人员能够在较大的区域内进行扫描，从而对孪晶的数量和取向进行统计分析。这种方法不仅提高了研究的效率，还增强了结果的可靠性。

为了进行有效的EBSD分析，样品需要满足以下要求：

• 表面平整：样品表面应无较大应变，以确保能够产生清晰可识别的菊池衍射花样。

• 导电性：对于非导电材料，样品表面可能需要喷碳或镀金，以提高信号的获取效率。

样品的制备方法通常包括：

• 金属样品：通过机械研磨、机械抛光和电解抛光来准备样品，以去除表面变形层。

• 陶瓷样品：采用机械抛光和硅胶抛光，确保表面光滑。

• 金属基复合材料：可能需要使用离子束刻蚀来准备样品，以获得良好的表面质量。

电子背散射衍射技术（EBSD）为材料的微观结构分析提供了一种高效、高精度的方法。通过EBSD，研究人员能够深入了解材料的晶体学特征及其对性能的影响。这项技术的广泛应用不仅推动了材料科学的发展，也为新材料的设计和优化提供了重要的理论基础和实验支持。随着技术的不断进步，EBSD将在更多领域中发挥更大的作用，帮助科学家们揭示材料的奥秘。
