在中美经贸摩擦的大背景下，半导体和集成电路产品的供应链安全问题成为延宕国内汽车行业发展的一大绊脚石。早在去年12月，中国汽车工业协会联合中国半导体行业协会等发布声明：呼吁国内汽车企业谨慎采购美国芯片。4月11日，中国半导体行业协会发布《关于半导体产品“原产地”认定规则的通知》，重申集成电路以流片地为原产地的关税申报要求。对于原产地为美国的半导体与芯片物料，势必掀起新一轮的涨价狂潮。

易冲半导体长期坚持自主研发，开发适应中国市场的产品，车灯LED驱动产品晶圆与封测制造全过程均于中国大陆境内完成。易冲车灯LED驱动芯片产品现已全面投向市场，量产验证性能媲美国外竞品，同时硬件和软件高度兼容。在跛行模式、电流精度等国外产品应用痛点上大力创新，性能全面超越国外对标产品，极大地简化国产化方案验证开发过程，助力安全保供。易冲半导体是目前国内具有规模上车量产数据的智能前大灯驱动芯片供应商之一，还将继续在汽车前灯与尾灯LED驱动芯片上持续加大研发投入，为国内汽车行业迈向世界一流、为供应链安全执剑护航。

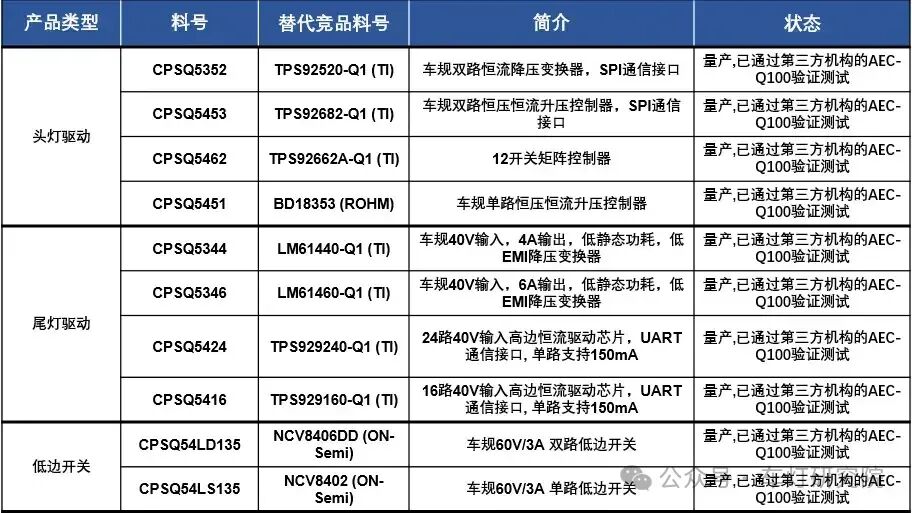

易冲半导体量产车灯驱动芯片产品矩阵全面覆盖前灯与尾灯应用，涵盖高端至性价比产品，方便用户打造平台化车灯LED驱动控制器产品。对比索引如下：

易冲半导体车灯物料

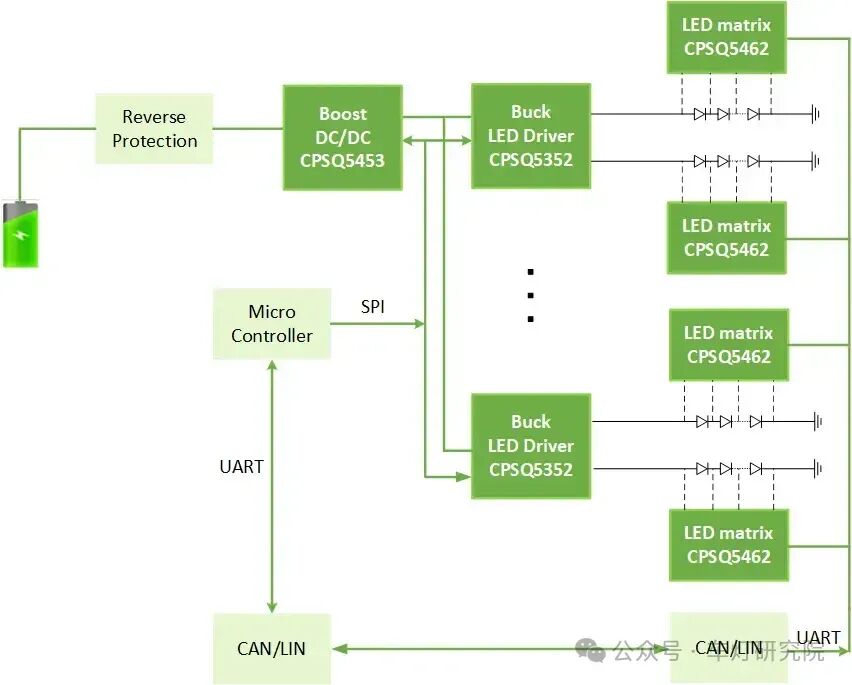

易冲ADB大灯全国产驱动芯片方案参考应用框图

易冲半导体将会推出一系列专题技术文章深入介绍车灯LED驱动芯片产品，本期带来重磅新品：12通道矩阵控制器芯片CPSQ5462

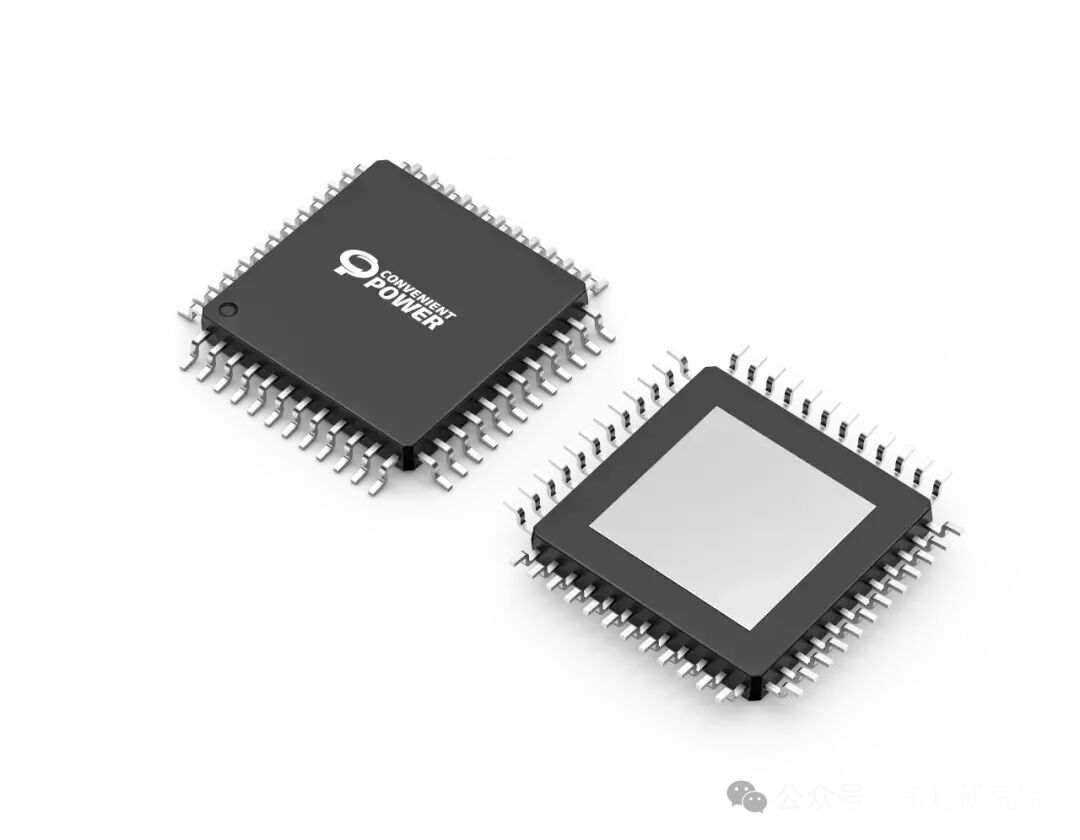

LED矩阵控制器CPSQ5462

产品简介

ADB大灯作为汽车前照灯发展的新趋势之一，在汽车前照灯的渗透率与出货量呈现出快速拉升的态势。与普通LED前灯相比，ADB大灯的LED驱动芯片用量显著提升，但当前国内市场主流的矩阵控制器芯片几乎均来自于外资公司，国内市场没有能够直接替换进口方案的产品，贸易摩擦对国内车灯制造企业及整车厂商的供应链稳定性构成显著挑战。在此背景下，易冲半导体作为专业的汽车照明集成电路供应商，正式推出具备完全自主知识产权的CPSQ5462 LED矩阵管理芯片。CPSQ5462 LED矩阵管理芯片通过像素级的LED控制，实现了完全动态的自适应照明解决方案。该芯片提供12通道，包括四个子串，每个子串包含三个串联的集成开关，各自独立控制单个LED像素，最大支持60V工作电压，最高支持1.5A工作电流。适用于ADB矩阵大灯以及动态的灯语效果 ，如迎宾灯、转向灯等。

产品特点

• 输入电压范围：4.5 V至60 V
• 内置12个旁路开关
• 全双工的UART通信接口，可与CAN转换器兼容
• 八位ADC，具有两个多路复用输入
• 可编程晶体振荡器驱动器和时钟缓冲强度
• 外部EEPROM I2C接口
• 每个通道可独立编程10位PWM调光，10位相移
• LED开路和短路检测及保护
• 支持通过时分多路复用实现超过12个LED串的多LMM同步
•


产品优势

1.  软件和硬件上与TPS92662A完全兼容

CPSQ5462由易冲半导体正向设计自主研发，拥有完全自主知识产权。控制软件与芯片外围应用电路均与竞品兼容，可直接替换，助力快速验证应用。

2.  全双工的UART通信

CPSQ5462 不仅能够做到UART通信协议与TPS92662A完全兼容，并且能够实现全双工的UART通信，为软件提供更灵活的设计思路。

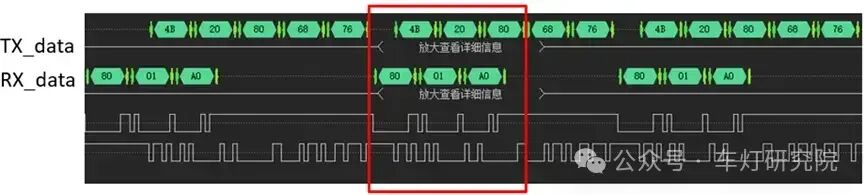

通信指令实现收发同时进行

3.  宽输入电压范围: 4.5V-60V

CPSQ5462 采用车规高压工艺，支持宽压输入，能够在输入4.5V至60V的电压工况下正常工作。

4.  精准完善的故障诊断功能功能

CPSQ5462拥有完善的保护机制，包括开路、短路、过温等保护功能。并且针对国外竞品容易误触发故障标志位的问题做了改善，在小占空比工况下不会误触发任何故障状态。

5.  满足功能安全设计需求

CPSQ5462 支持Fail-safe模式，可在没有MCU参与的条件下保持亮灯。并且，CPSQ5462内置通信监测看门狗，在看门狗计时器溢出后会自动按照预设状态工作，保证灯板正常点亮

方案电路展示

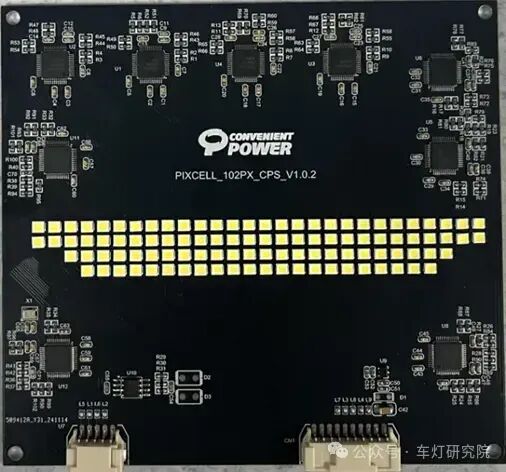

102像素ADB灯板

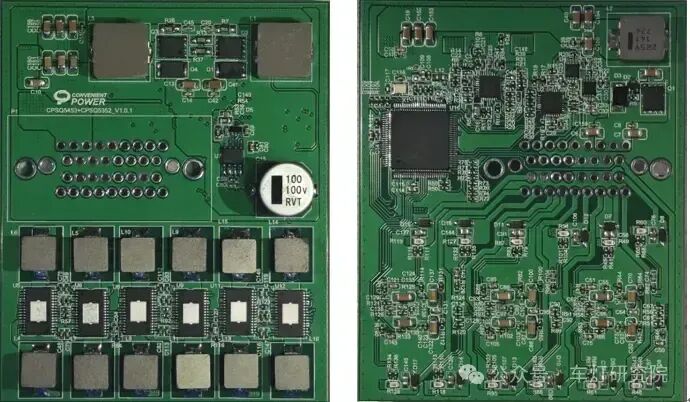

易冲全国产化LED驱动方案：12通道恒流输出，向上兼容ADB驱动应用

关于易冲

易冲半导体成立于2016年，是一家高速发展的高性能模拟及混合信号集成电路芯片设计公司。公司拥有一支高质量的管理研发团队，团队核心成员均为业内资深专家。易冲半导体正快速布局从220V电源到电池的全链路产品，包括：车载芯片，AC/DC，快充协议芯片、线缆IC、USB端口保护IC、无线充电芯片，开关充电芯片，电荷泵以及相关电源管理芯片等。产品可广泛应用于智能手机/穿戴、个人电脑、智能家居、车载电子等行业。

在汽车电子领域，易冲半导体公司拥有车规级无线充电芯片、车规级DC/DC芯片，车规级USB充电芯片，车规级智能保险丝(eFuse)芯片，车规级车灯驱动芯片、车规级低边驱动芯片及国内首款垂直沟道单晶圆高边驱动CPSQ54D/S/Q系列产品。
