在电子制造领域，潮湿敏感器件（MSD）的失效已成为影响产品最终质量与长期可靠性的关键挑战之一。随着电子产品不断向轻薄化、高密度化方向发展，MSD 在使用与存储过程中因吸湿导致的界面剥离、裂纹扩展乃至功能失效等问题日益突出，成为导致产品故障的重要因素。

潮湿敏感器件，简称MSD，特指那些对环境中水分极为敏感的电子元器件，尤其是采用塑料封装的表面贴装器件。

为什么塑封集成电路如此普及？是因为其成本更低、重量更轻、尺寸更小，同时还具备良好的机械坚固性。正是这些特点，使塑封器件几乎垄断了民用电子产品市场。然而，塑封技术也存在一个本质局限：塑料封装材料不具备气密性。这一材料特性导致环境湿气能够持续渗透至封装内部，从而构成了器件在后续工艺中发生失效的根本原因。

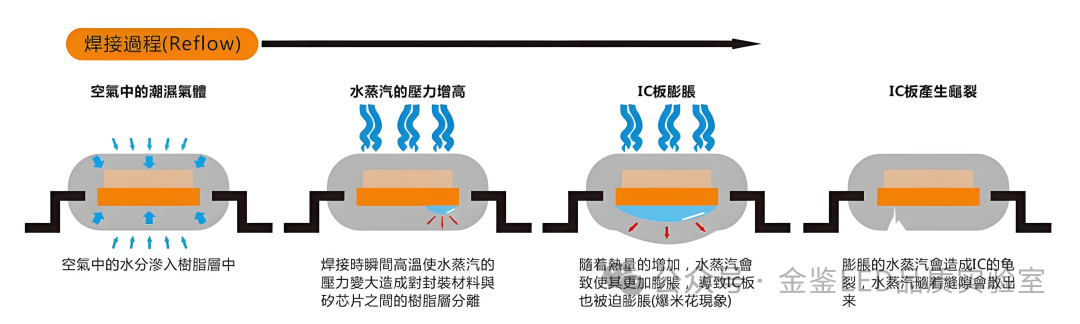

MSD失效的过程有一个生动的名称——“爆米花”效应。这个称呼形象地描绘了失效发生的动态过程，就像玉米粒在加热时内部水分汽化导致爆裂一样。

水汽化后体积急剧膨胀，形成强大的蒸汽压力。由于不同材料的热膨胀系数不匹配，该压力会在界面处集中释放，最终引发封装分层、内部裂纹或键合点损伤。严重时，封装外壳会鼓起甚至破裂。

大多数MSD失效在发生后，从外观上难以识别。在测试阶段，这类问题未必会立即表现为完全失效。例如，键合引线可能仅被拉细，处于未完全断开状态，测试时仍能维持电气连接。直到产品实际使用中，因温度变化引起材料热膨胀系数差异，已受损的连接才会彻底断裂。这种延迟与隐蔽特性，使MSD失效更具风险。

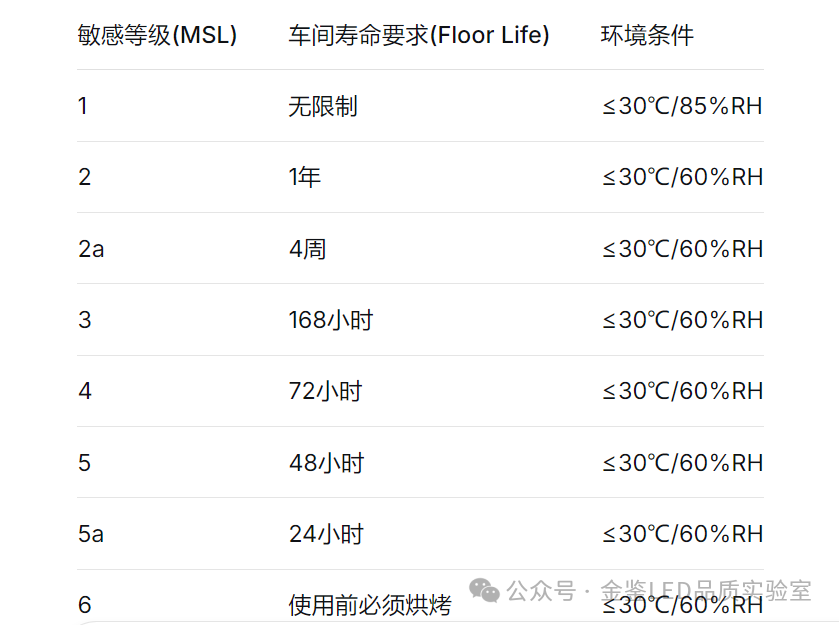

对于MSL 6级或已超出车间寿命的元件，在使用前必须进行烘烤，并在标签规定的时间内完成回流焊接。在对可靠性要求较高的领域，如汽车电子或航空航天，有时会禁止使用MSL 5级及以上的元器件，以从源头上控制风险。

在实际生产中，我们可以通过元器件包装纸盒和防静电包装袋上的标签来识别MSL等级，这些标识为生产处理提供了明确的指导。

值得注意的是，随着环保要求的提升，无铅焊接工艺对MSD构成了更大挑战。无铅焊接的回流焊峰值温度通常为230°C至245°C，较传统有铅焊接高20–30°C，某些应用场景下甚至可达255°C或260°C。这种温度上升可能使器件的湿度敏感性提高1至2个等级。

另一个常见但易被忽视的高风险场景是手工焊接或维修作业。若未按要求对已受潮器件进行预烘烤，直接使用热风枪加热，局部温度可能超过280°C，极易引起内部水汽剧烈膨胀，导致内部分层或损坏。

通过超声扫描技术可检测器件内部状态：结构完好的器件图像均匀一致；而已出现分层的器件则在界面处呈现异常信号，通常为失效前兆。

4.加强手工焊接和维修处理的管控：建立严格的维修操作规范，确保维修人员了解并遵守MSD处理要求。
