聚焦离子束（FIB）技术是一种极为精细的样品制备与加工手段，它能够对金属、合金、陶瓷等多种材料进行加工，制备出尺寸极小的薄片。这些薄片的宽度通常在10~20微米，高度在10~15微米，厚度仅为100~150纳米。

FIB的基本工作原理是利用加速的重离子轰击目标材料，使原子从目标材料中溅射出来。在FIB的操作过程中，固体镓（Ga）被加热至熔点，液体镓通过表面张力流动至探针针尖，从而润湿钨针。

当在钨尖端施加强电场后，液态镓会形成直径约2-5纳米的尖端，尖端处的电场强度可高达10¹⁰伏每米。在如此高的电场下，液尖表面的金属离子会以场蒸发的形式逸出表面，从而产生镓离子束流。

镓离子与目标材料接触时，会发生一系列复杂的相互作用。当镓离子与材料原子核碰撞时，会传递能量，导致原子移位或脱离表面，产生溅射现象，这是FIB刻蚀功能的基本原理。

将离子柱和电子柱组装在同一台仪器中，就形成了一种集FIB和SEM所有功能于一体的仪器，通常被称为聚焦离子束显微镜或者双束电镜。

这种联用系统的主要作用可以分为两大部分：

1. FIB的刻蚀和沉积功能

可用于材料微加工、TEM样品制备以及金属沉积等。通过精确控制离子束的能量和剂量，可以在材料表面进行高精度的刻蚀，形成所需的微纳结构。同时，利用离子束诱导沉积技术，还可以在材料表面沉积各种材料，实现微纳尺度的材料合成与改性。

2. 微区成分形貌分析功能

1.TEM样品制备优化

制备TEM样品是FIB的一个极具特色的重要应用。与传统TEM样品制备方法相比，FIB制样方法具有以下显著特点：定点、定向精度高，几乎不需要样品预处理，制样时间短，制样成功率高，对加工材料不敏感，可对同一块材料的不同区域进行特性分析。这些优点使得FIB在TEM样品制备领域具有不可替代的地位。

2.3D SEM成像

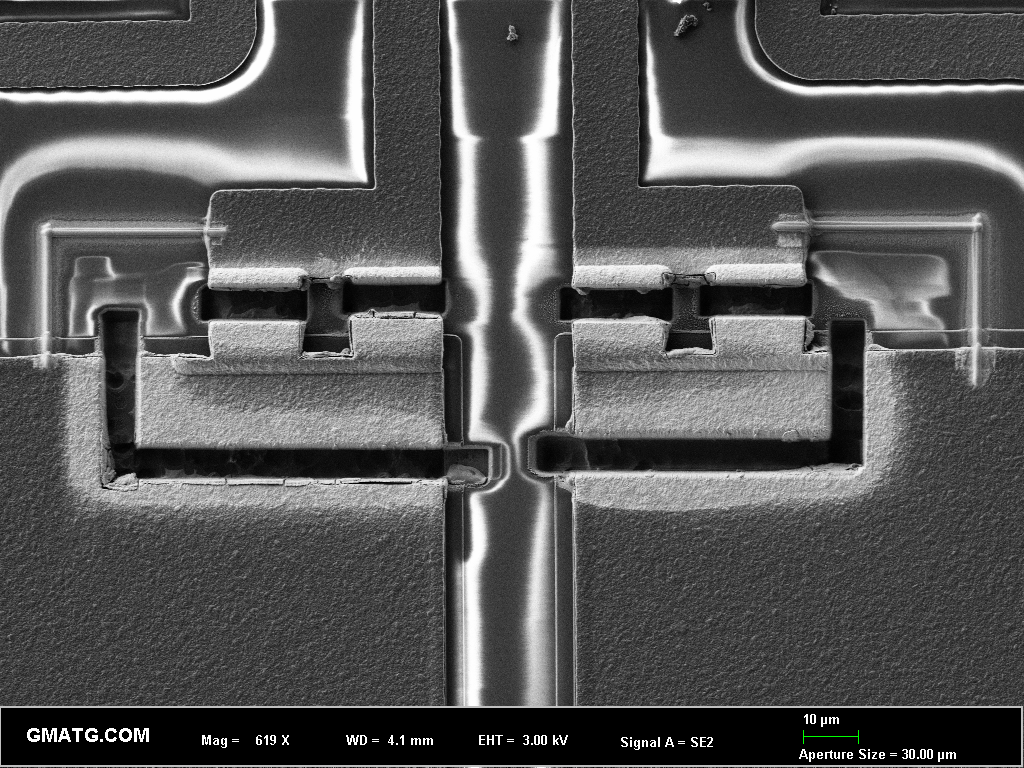

在实际应用中，FIB技术已经广泛应用于多个领域。例如，在电镀镀层分析中，FIB可以精确地切取镀层截面，通过SEM观察可以清晰地看到镀层的厚度、均匀性和微观结构。在半导体器件截面观察中，FIB能够快速制备出高质量的截面样品，为器件的结构和性能分析提供支持。此外，FIB还被用于PCB电路截面分析、电镀缺陷分析、锡球截面分析等，为电子材料和器件的研究与开发提供了重要的技术支持。
