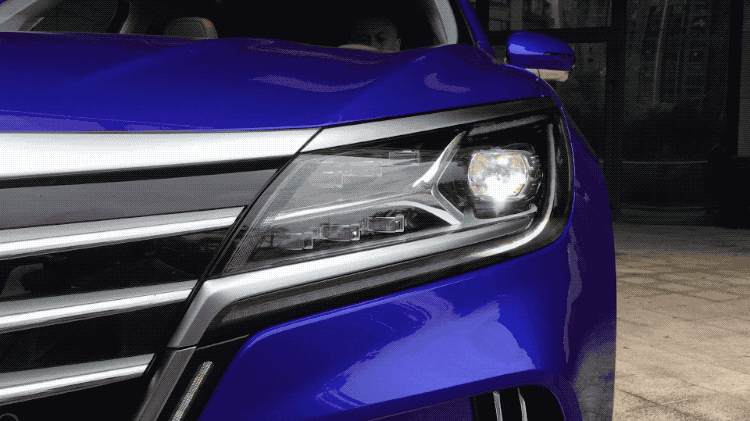

流水转向灯是指采用以顺序点亮方式代替传统闪烁点亮方式的转向信号灯，以其更为流畅的外观点亮效果，越来越受到主机厂和消费者的青睐。流水转向灯在法规方面，和传统转向灯有比较大的区别，新的法规对顺序开启的转向灯有哪些具体的要求呢，今天我们来逐条解读一下。

1：周期

每个光源激活后应保持点亮状态，直到点亮节拍结束。顺序开启的变化过程应在点亮节拍开始后200ms以内结束。

解读：流水转向灯每个周期分为三个阶段，顺序点亮阶段、全亮阶段、全灭阶段，法规规定了点亮节拍必须小于200ms，且转向灯整个周期又必须符合GB17509关于转向灯频率的要求，即周期在0.5s到1s之间。所以，一般情况下，我们设置点亮节拍180ms左右，保持全亮220ms左右，全灭400ms左右，一个完整的周期是0.8s，以符合法规的要求。

2：方向

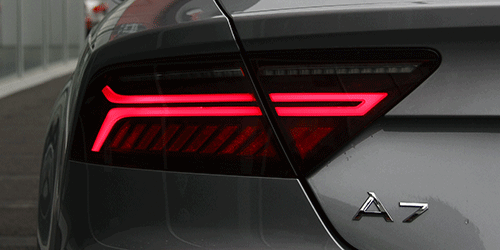

顺序开启的变化应从透光面的内侧向外侧以均匀的渐进的速度点亮。

解读：这个很好理解，流水的方向必须是向车外侧，且点亮的速度必须是匀速的。

3：震荡

应提供连续的信号且在垂直方向无振荡（沿垂直方向至多允许一次方向变化）。

解读一：什么叫连续的信号呢，见下图，第二张图的流水方式是不连续的。

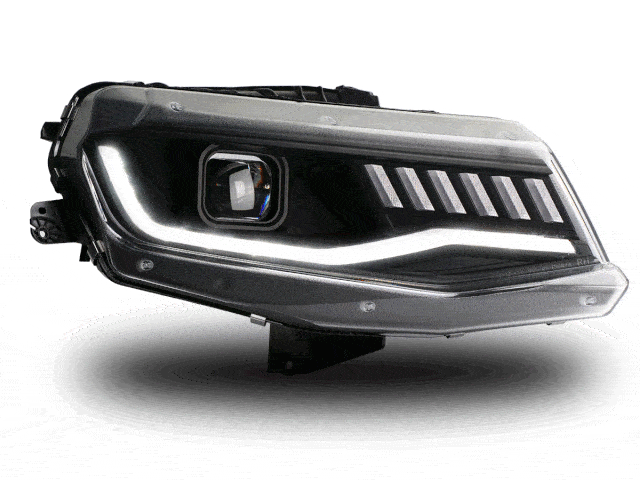

野马的流水方式是符合法规要求的

应提供连续的信号且在垂直方向无振荡（沿垂直方向至多允许一次方向变化） 。

解读二：什么叫振荡呢，是指流水的方向在垂直方向上来回变化，法规是不允许的。

解读三：垂直方向至多允许一次方向变化，图一是OK的（变化了一次），图二是NOK的（变化了两次）。

4：间隔

当垂直于基准轴线测量时，顺序开启的转向灯透光面的两个相邻或相部分之间的间隔不应超过50mm。

解读：如下图,D≤50mm，满足法规要求，大于50mm，不可做流水转向灯

5：重叠

若不同的透光面中有间隔，则这两个透光面不能在垂直方向上产生任何重叠。

解读：如下图,图一符合要求，图二不符合要求

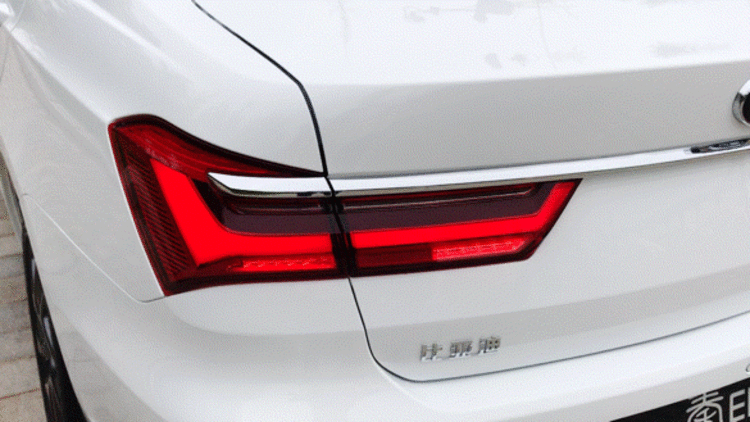

该灯具不符合法规要求

6：间隔

若不同的透光面中有间隔，间隔不能应用于任何其他照明和光信号功能。

红色区域不能布置其他功能

7：长宽比

视表面在基准轴线方向上的正交投影，其在垂直于基准轴线的平面上的最小外接矩形（长边平行于H平面）的水平边与垂直边的长度比例不得小于1.7

解读：即长宽比，以保证向外流水的视觉感官，如下图,需要A/B＞1.7

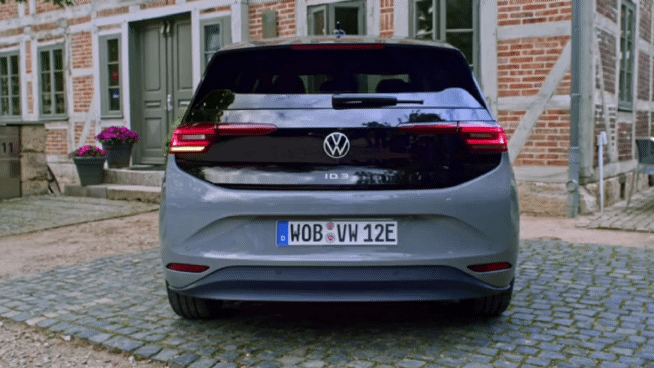

大众ID3后尾灯
