沃尔沃两大最具辨识度的设计——带“安全带”的logo,“雷神之锤”大灯。今天为大家带来的初代“雷神之锤”大灯——沃尔沃XC90的前大灯拆解。

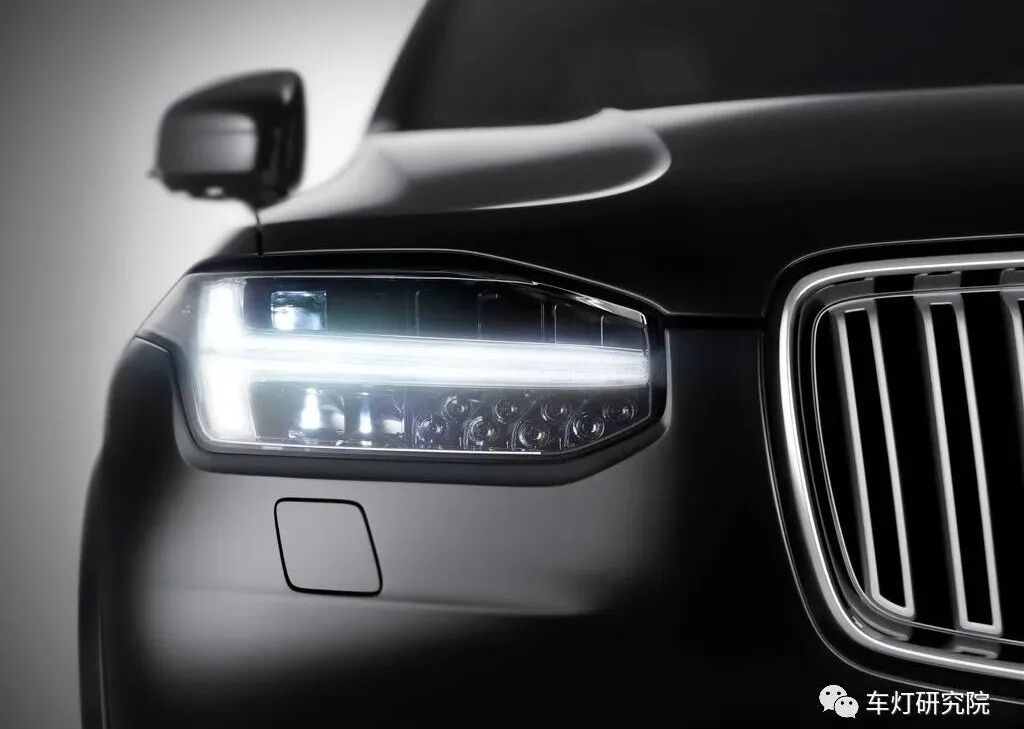

小编第一次看到“雷神之锤”的时候简直惊为天“灯”,整个灯的重点几乎全被T字形的日行灯占据,不仅好看还自带北欧神话的光环。

我们先看一下他的功能布局,

这个灯的布局看上去很清爽,实际非常复杂,除了T字形的日行灯设计外,其他的就是各种“碗”了,尤其是右上方连在一起的两个碗,一个是近光的Kink功能,一个是远光glare free功能,具体怎么实现的呢,下面分解。


大灯整体上分为两大部分,第一是以灯罩为依托装配的日行灯半成品,另一部分是以灯壳为基础装配的半成品。

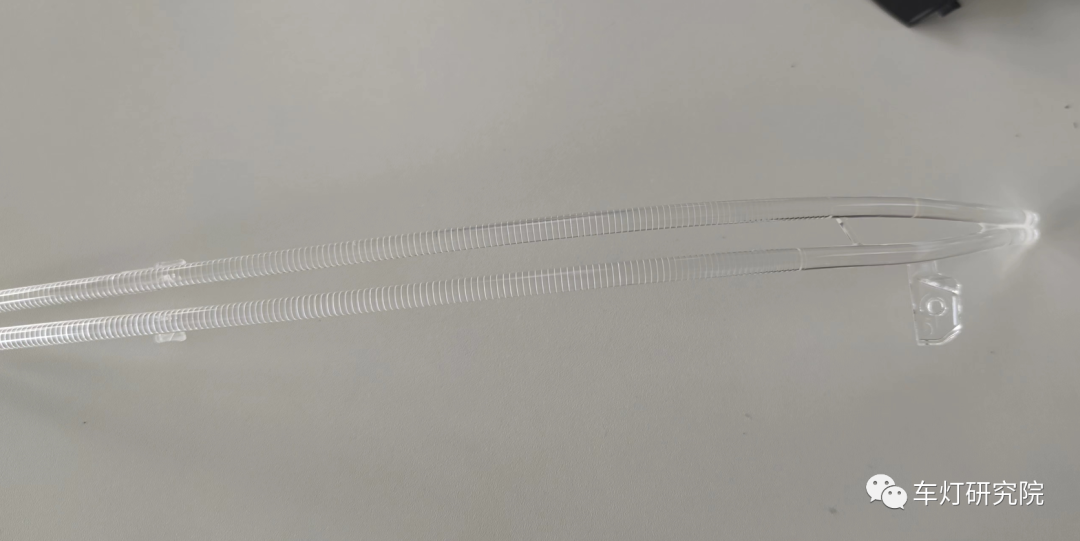

灯罩半成品主要是雷神之锤日行/转向灯部分,当时雷神之锤刚出来时造型创意非常吸睛,然而彼时并不是用现在流行的厚壁来实现的,而是用两根光导加个带花纹的内灯罩共同实现的。

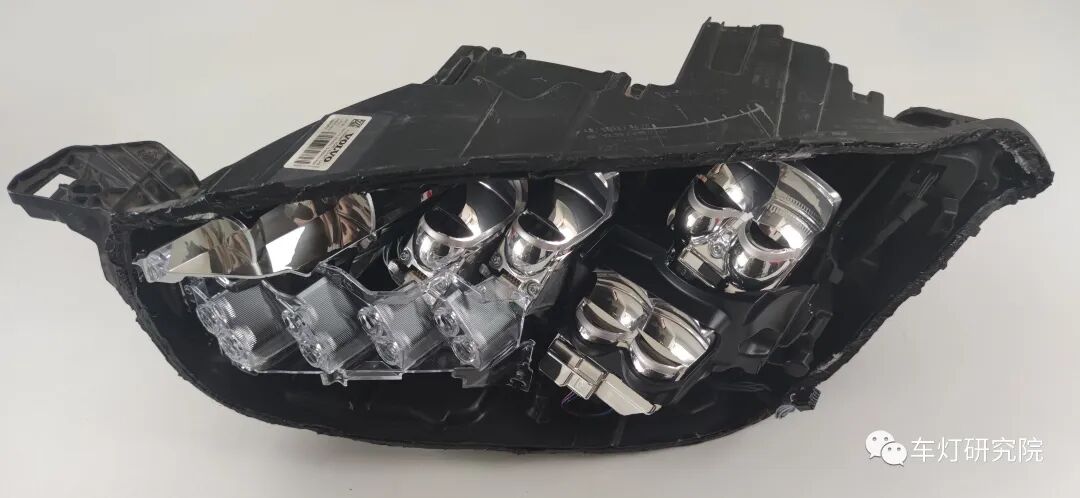

灯壳半成品这边设计比较新奇,主光源部分都是些看不见光学花纹反射碗组成,细数一下一共6个碗,其中有4个碗是两两组合。


根据造型的设计,反射碗部分做成了一个有层次的前后布局,左侧的单碗为远光功能,在远光背后有一个可以伸缩的螺杆,这是用来给远光做垂直调节的。


据悉这代xc90大灯也是带矩阵远光功能的。

啥?反射碗怎么实现ADB?

实际上这是机械式ADB,在上方的反射碗背后有个步进电机,电机的螺杆收缩可以使得反射碗左右移动,近光的kink部分和远光光型就可以左右移动了。那么当前方出现其他车辆时,左右两个防眩目远光光型在前方形成一个阴影部分。

这个设计还有个作用,就是随动转向功能。在转弯时步进电机可以带动Kink部分左右移动,光型也就可以做到随动转向了。

每个碗搭配着一个多星的led颗粒。

有趣的地方,双驱动设计。有小伙伴知道为啥有俩驱动嘛?


我们介绍完了大灯的功能后,似乎还剩了一个区域没有介绍。就是这里。这块区域有个塑料件,大概长这样。

各位看官老爷知道这是什么功能吗?欢迎评论区留言讨论。


最后来一张全家福。


Made in France,这款灯来自于欧洲灯厂法雷奥。
