【车灯拆解2114】红旗H9尾灯——OLED

于 2021-12-17 09:33:24 发布 3322 阅读 0 评论 1 点赞

原创车灯研究院

今天接到粉丝投稿，拆解了一只红旗H9的尾灯。H9的尾灯大家应该都知道了，国内首个采用OLED技术的尾灯。那我们就一起看看它的拆解。

先看功能，按照灯的发光区域主要分为3部分，LED转向灯、OLED灯组、LED刹车警示灯。

注：该灯具经过供电尝试和拆卸发现需要“解码器”才可外接电源点亮。由于实验条件有限没有“解码器”，无法直接使用外界电源点亮。

车灯安装的接插线图

首先拆解灯罩，灯罩焊接的比较牢固，只能采用“暴力”拆除法。

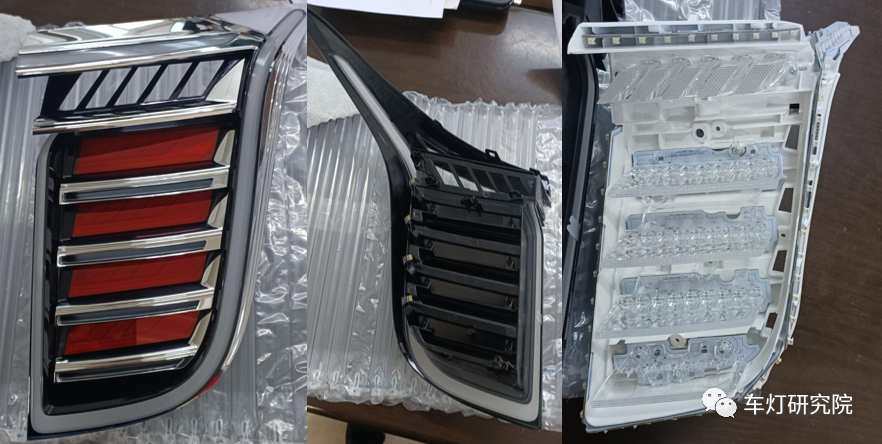

拆开后我们可以直接看到OLED的发光灯组，刹车灯的导光柱，还有整体的内部壳体，可以仔细看白色的部分是LED转向灯。从视觉上感觉是“灯带”其实是透光的壳体，是与内部支撑的灯体是一体的，通过点亮一圈的灯珠透过灯罩实现发光。

摘除后灯壳体，可以看到背部的控制电路版，外圈的LED转向灯的灯珠，OLED灯组的供电插口，控制芯片。

拆卸灯体支撑部件，OLED灯组是独立的模块，外圈的灯珠完全裸露，还有刹车灯的导光柱。

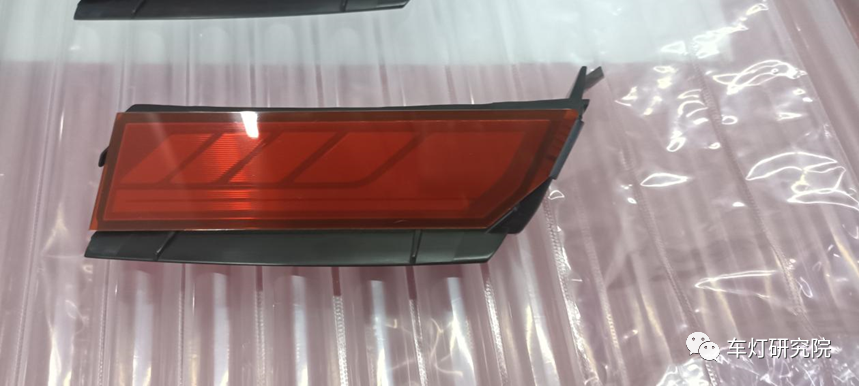

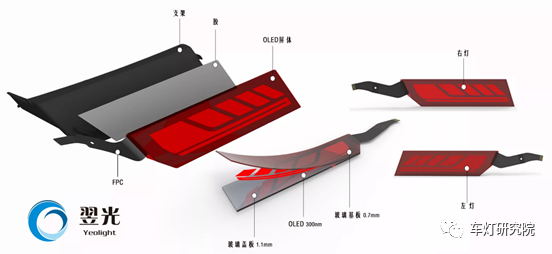

将OLED灯模组单独拆下来。每个OLED分为5个独立电控制区，通过电控制实现点亮不同区域。OLED无需进行配光，直接透过灯罩使用。

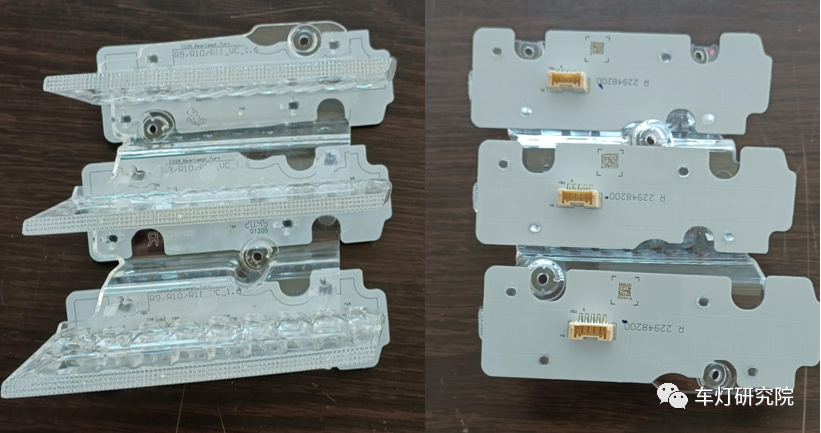

LED刹车灯，厚壁块和PCBA安装在一起，且在厚壁表面做了光学花纹。但是我们也发现了奇怪的地方，在花纹表面有几个是突出的部分（红色圆圈），目前还不清楚是是什么用途。

车灯的”大脑”控制电路板。

内部的支架，外圈是转向灯的灯珠，背部多是线束走线固定卡口。

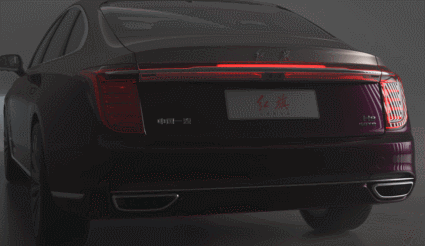

整体欣赏：

本期拆解来自于咱院儿的粉丝，杨宏飞，期待有更多的同学愿意投稿，也欢迎各位读者大大提提意见，给些建议。
