【车灯拆解2109】宝马5系尾灯

于 2021-09-14 12:26:46 发布 3806 阅读 0 评论


有很多同学有这个一个认知,觉得豪华品牌尤其是一线豪华品牌的尾灯一定不便宜,毕竟看上去造型好看,质感优秀,尺寸均匀,再配上车标,就是高档的存在。那实际上是不是这样呢?我们拆一个看看。


这次为大家带来的是宝马5系的尾灯。宝马的尾灯一直被诟病尾灯辨识度太低,造型不好看,甚至老款连A灯和B灯在结合处宽度都不一样,就不像一个整体。

好了,这些问题在新款尾灯上全解决了。新款尾灯做成了改灯界最爱的熏黑效果,A灯和B灯完美结合,最重要的一点,超大面积的位置和刹车灯功能,整体亮度均匀,颜色鲜艳,在大街上极具辨识度。“那个又粗又红的尾灯就是宝马啦”。

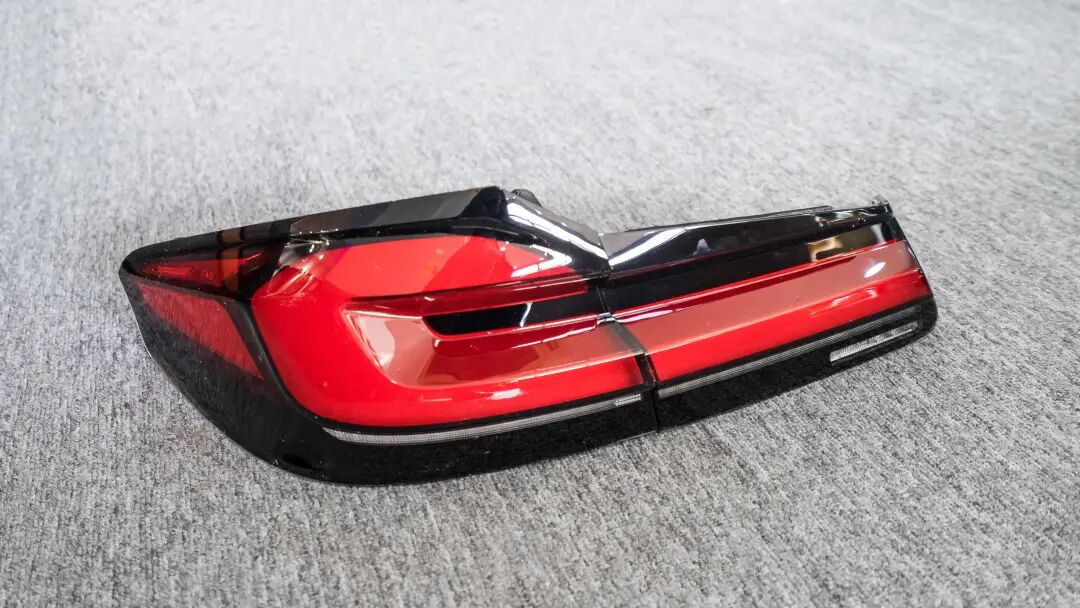

拆下来后这个尾灯长这样,视觉效果非常简单大气,红片和黑片几乎占据了全部造型面,只剩下两条极窄的白片。这大勺子造型也是呼应前灯日行灯。熏黑的效果即便间隙平性差做的不太好,也不太会引起强迫症们的注意。



三色注塑的面罩,拆下后我们可以看到内表面其实不是光滑的,而是做了皮纹处理,这是为了又粗又红的第一步

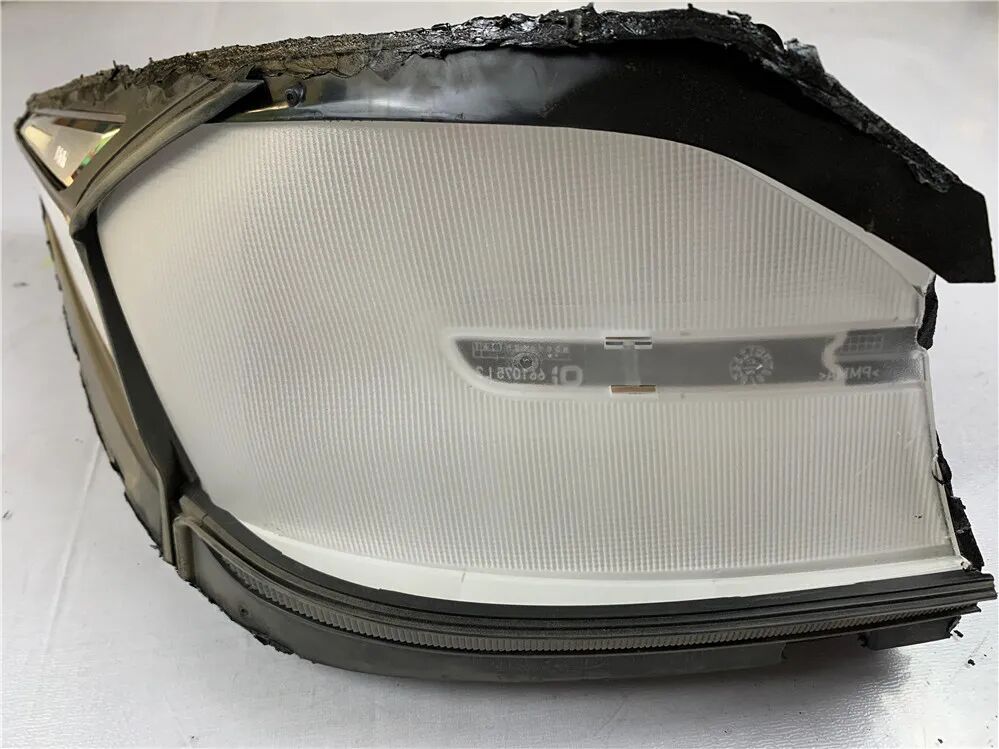

拆下面罩后看到主装饰框,有个带皮纹的白片,这是为了又粗又红的第二步




拆下主装饰框,可以看到光源部分,密密麻麻的LED颗粒装在软板上,小编的密集恐惧症又要犯了。这就是又粗又红的第三步



所以此前有很多同学怀疑宝马在尾灯上是否使用了超大厚壁,今日破案了。

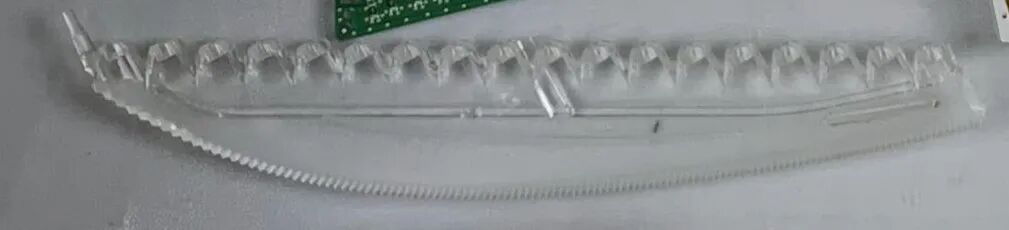

除此之外再就是转向灯功能,18颗LED对应一个厚壁,最后输出的灯光效果也比较均匀。

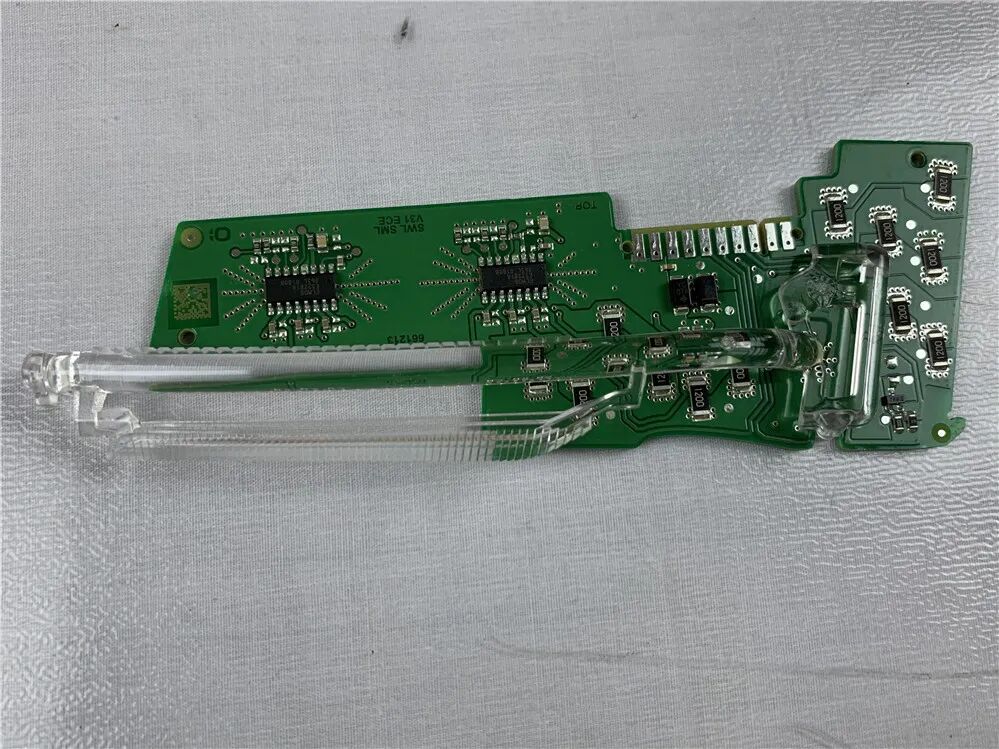

在拆解过程中我们还发现了一个好玩的设计,在尖角处BMW的logo旁有一个可以发光的小灯,为了均匀的效果是用光导+后壁的方式来实现的。好玩的就是光导和后壁是一次注塑成型的,这可省下不少模具费呢。


最后,献上全家福。需要好的造型效果或者高的辨识度,不一定要复杂的结构,层层到肉的设计,只要皮纹做的好,要啥厚壁呢。5系的尾灯真是肉眼可见的简单。




最后,这灯由欧德亮出品。


——The End——
