哈弗大狗前灯拆解

于 2021-09-02 15:27:00 发布 4818 阅读 0 评论

这是我们Ghost同学做的拆解,欢迎大家的交流和指导!也欢迎更多的同学一起加入我们,加入我们的拆拆拆!


早在今年3月下旬,车灯研究院拆解过坦克300前组合灯,但没有对远光和近光内部结构做详细的拆解展示。此次拆一下大狗,大狗车型上市时间早于坦克300,此两款车远光、近光模组是一样的,因此借着大狗把曼德的这款模组做一下简单展示。



按国际惯例,以装配顺序一一展示:

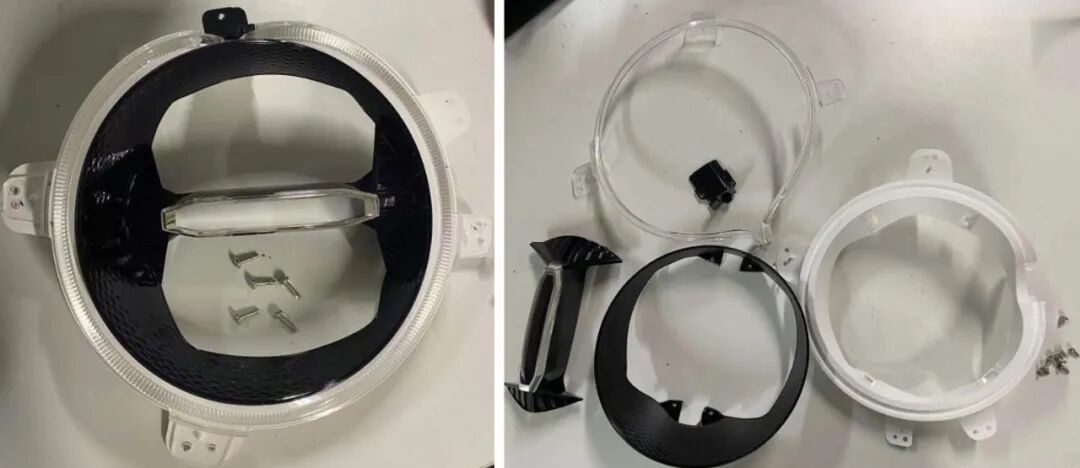

1、先是面罩和壳体的分解,用超声波刀一刀刀割的,非常费劲。面罩内部安装镀铝装饰圈,外部安装黑色饰件(作用不详,遮丑?),如下:


2、环形厚壁件,遮蔽镀铝,相当于将厚壁与装饰框做成一体,比较厚实,用5个螺钉安装于壳体上。

3、光导总成,包含光导、光导支架、两个装饰圈,其中小装饰圈也是遮蔽镀的。厚壁+光导已成为目前流行设计方案,兼顾均匀行和造型立体感。光导光源方面,共8颗LED,其中两颗双芯,3颗单芯。



4、中部小厚壁总成,此部分结构应造型而生,功能的角度上完全没必要,这也应该是大部分车灯工程师最讨厌的,浪费钱和精力。。这部分也是厚壁结构,特殊之处是中间有部分结构是空的,没太看懂,毕竟不懂光学。。



5、DRL/PL/TI驱动,这个板子密密麻麻的排布着各种电子元器件,板子尺寸为83X73,总体感觉比较高大上,也体现了制造商的水平。



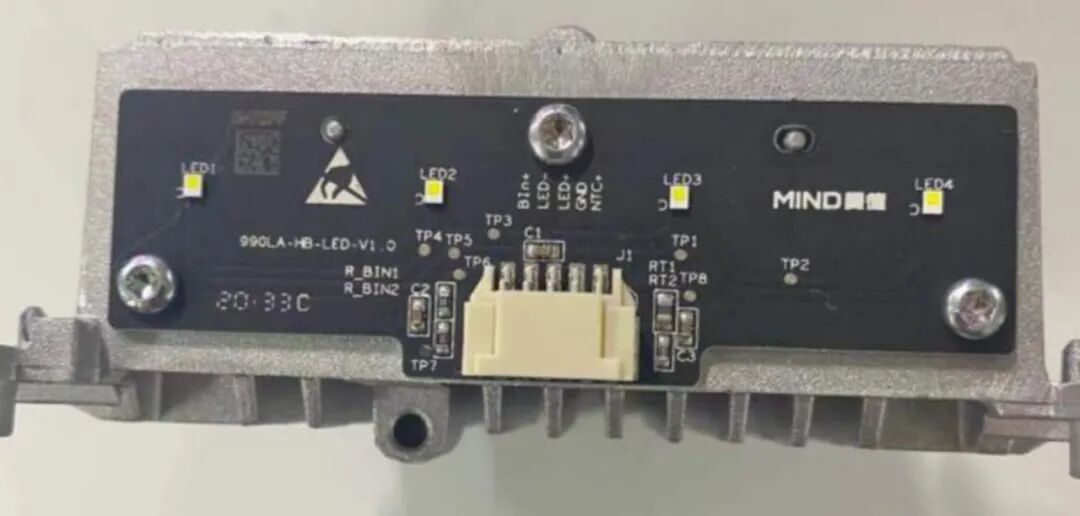

6、接下来重头戏,远近光模组。先看远光模组:5部分组成,罩子是金属材质喷的黑漆,光学组件由两个塑料件组成,铝支架是用来安装光学组件和罩子的,一起安装在散热支架上,饰圈遮蔽镀铝。






7、近光模组:也是由5部分组成,罩子是塑料件,近光的光学组件分三个塑料件,饰圈遮蔽镀铝。






8、远近光驱动,同样密密麻麻。。。板子尺寸95X95。






总结一下,拆完总体感觉这个大灯是比较厚重,比较实在,细节上做的也是可圈可点,加上上次坦克300大灯的拆解,大家对曼德的产品应该有了足够了解了。灯内有4个遮蔽镀铝件,这一点是让人感到意外的,因为遮蔽镀铝在某些车灯厂直接是拒单的。。。


——The End——
