今天，我们来拆一下上汽奥迪首款“AUDI”logo的车型——E5 Sportback前大灯。

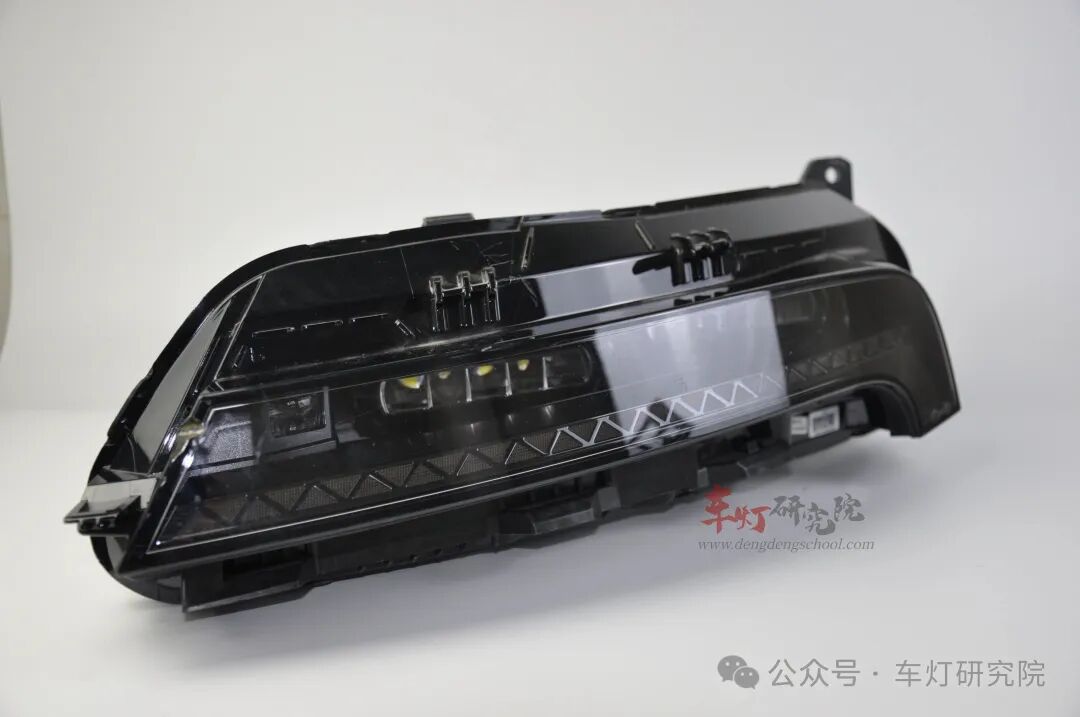

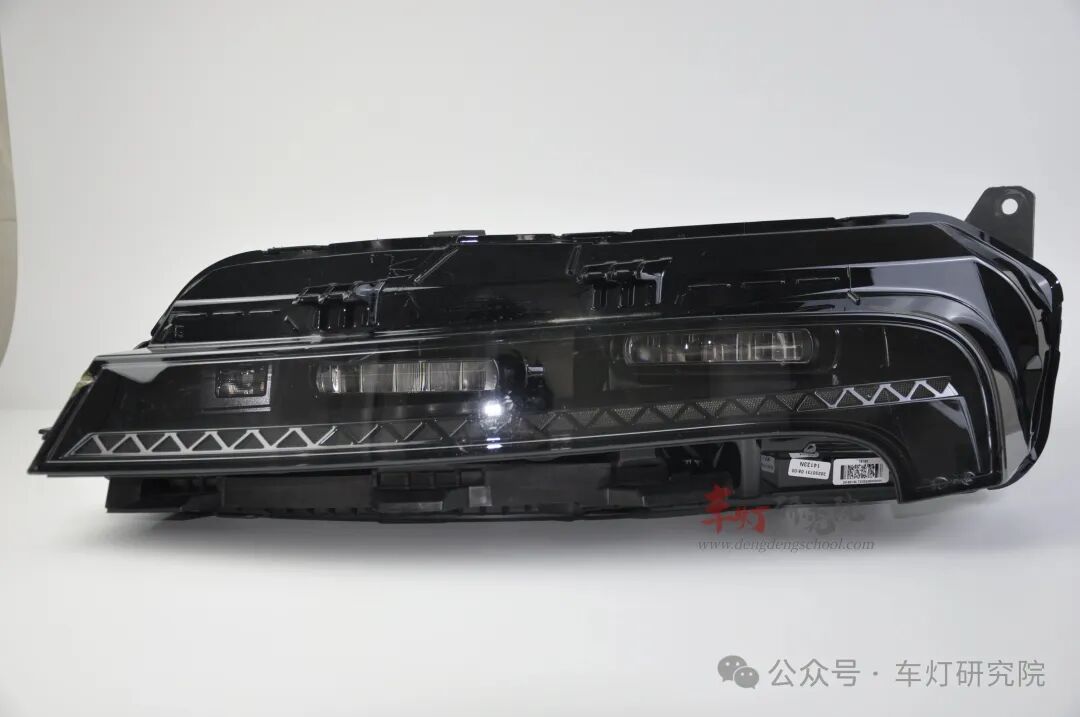

这款车的车灯设计可谓是非常的吸睛，整个前脸发光面积很大，且点亮效果质感很高。前大灯为了贴合前脸的设计，做了很紧凑的设计，整个大灯z向开口仅150mm左右，包含了主光源，角灯，日行转向等功能。

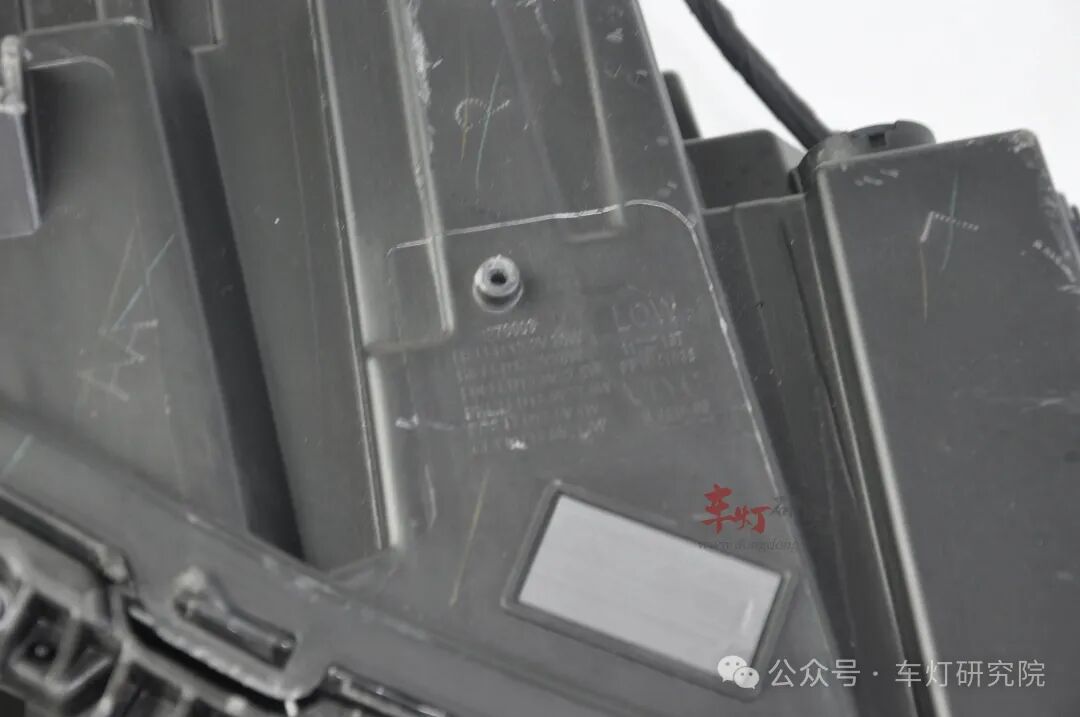

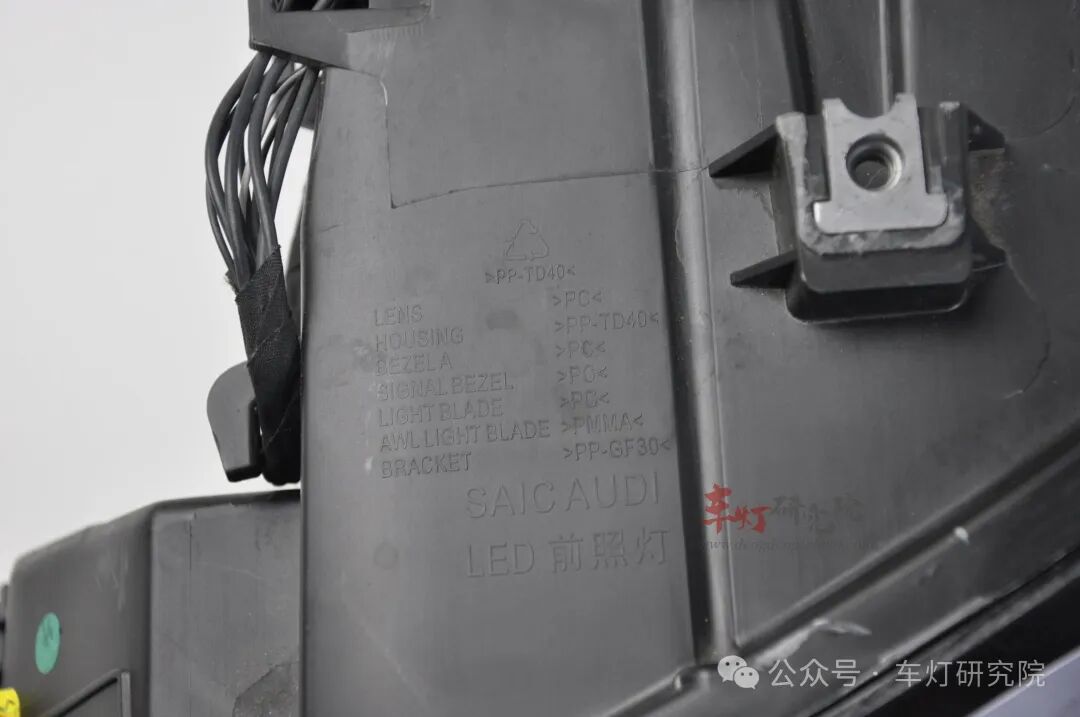

灯壳信息

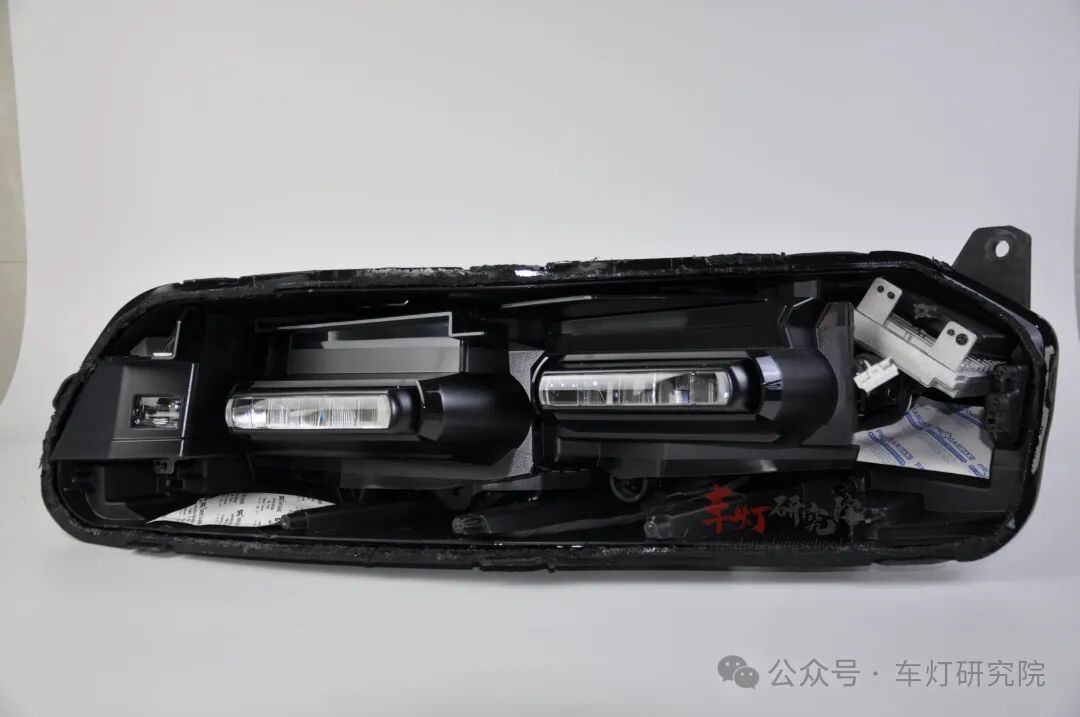

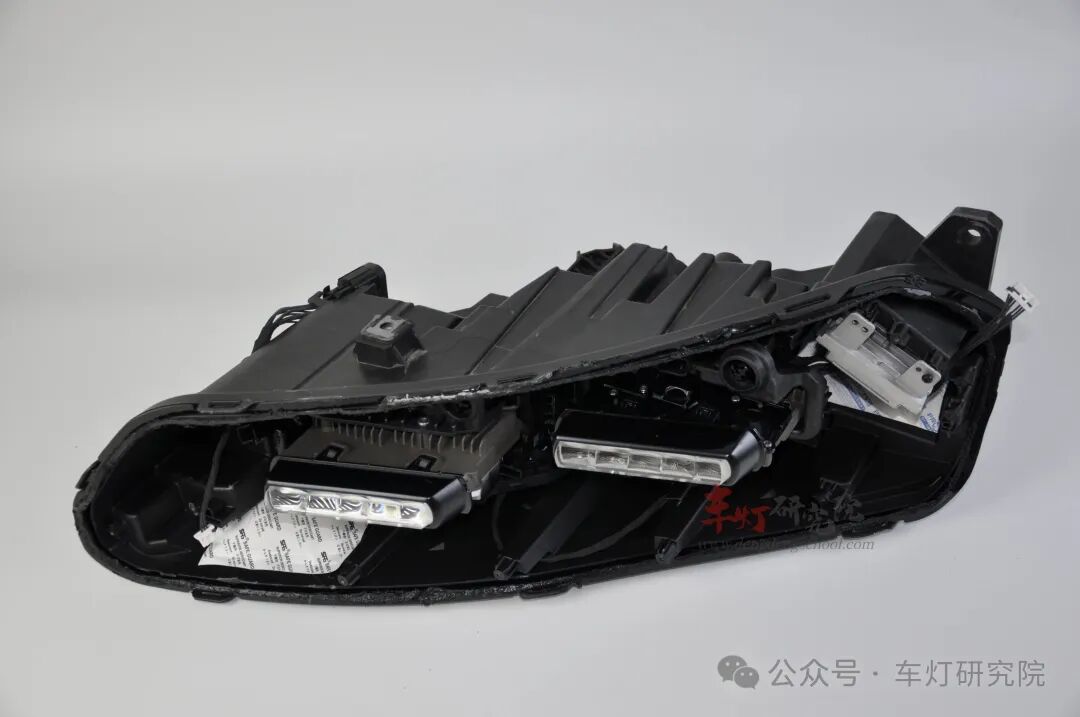

拆开面罩，整个大灯内部一目了然，两颗薄透镜，一颗带透镜角灯，一长条信号灯半总成。

我们先看信号灯部分。

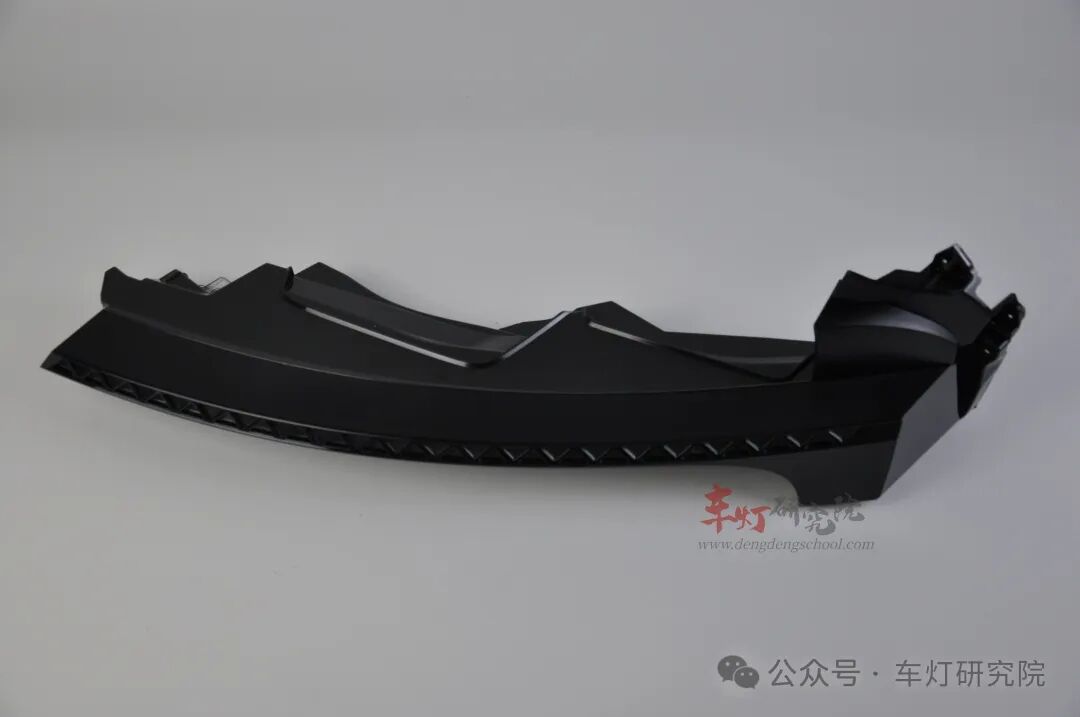

信号灯有一个黑色带有装饰皮纹的饰圈，将信号灯切割成三角形小块，来呼应格栅灯的造型。

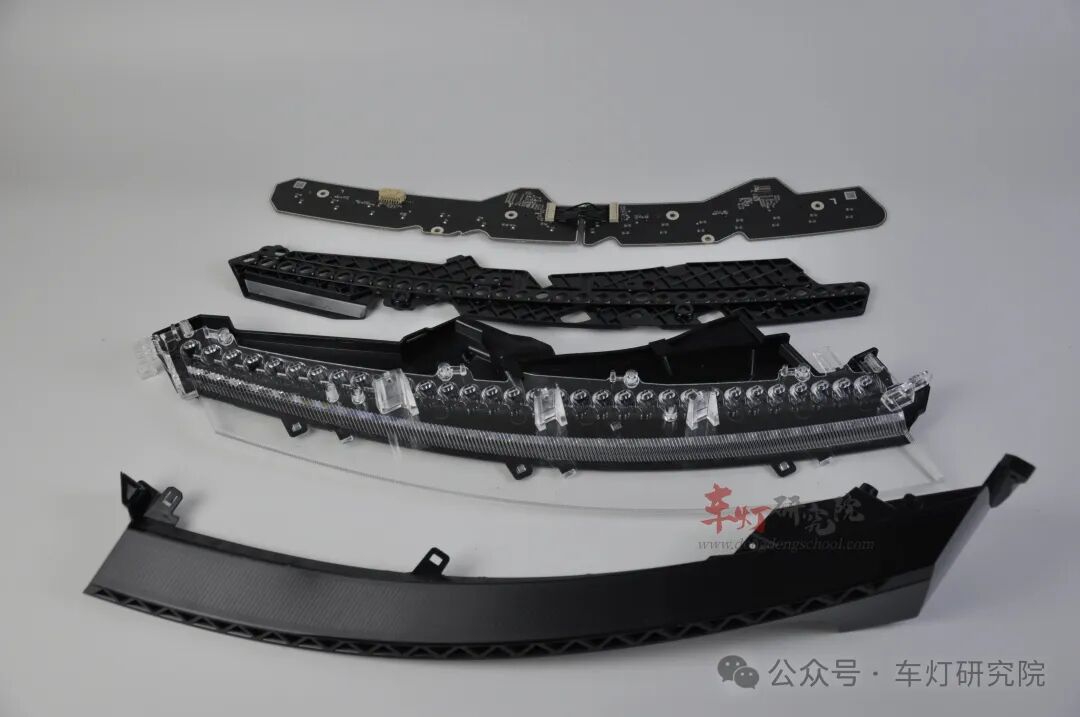

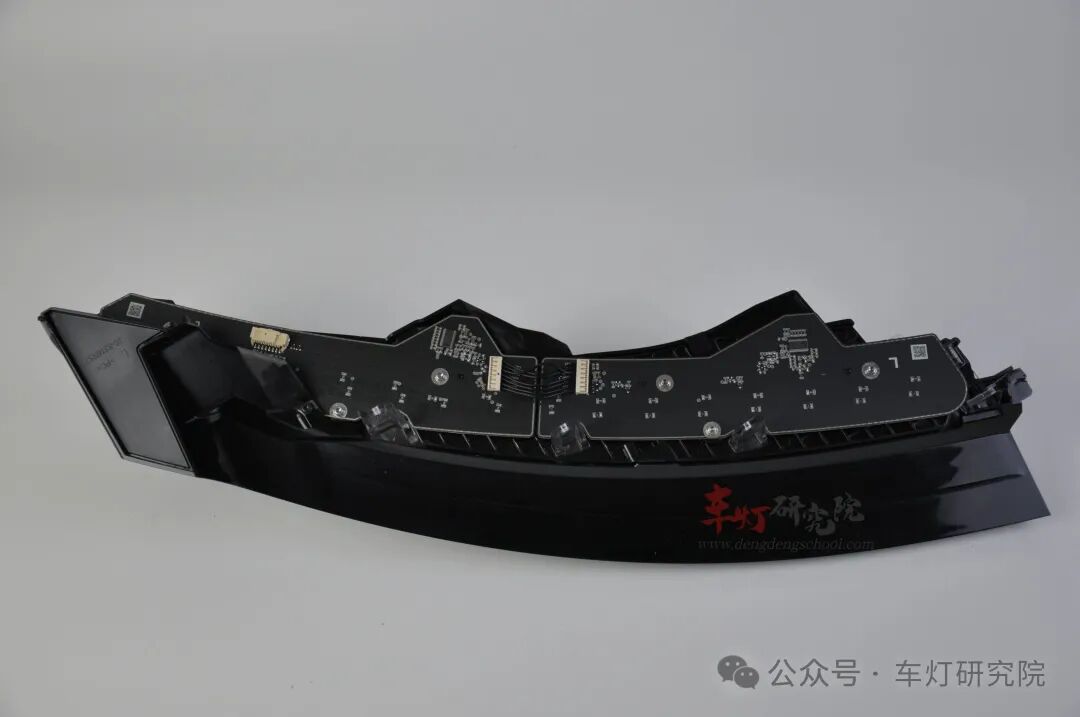

整个信号灯部分非常紧凑的由几部分组成，外部饰圈，厚壁，厚壁支架，遮光板，以及pcba。

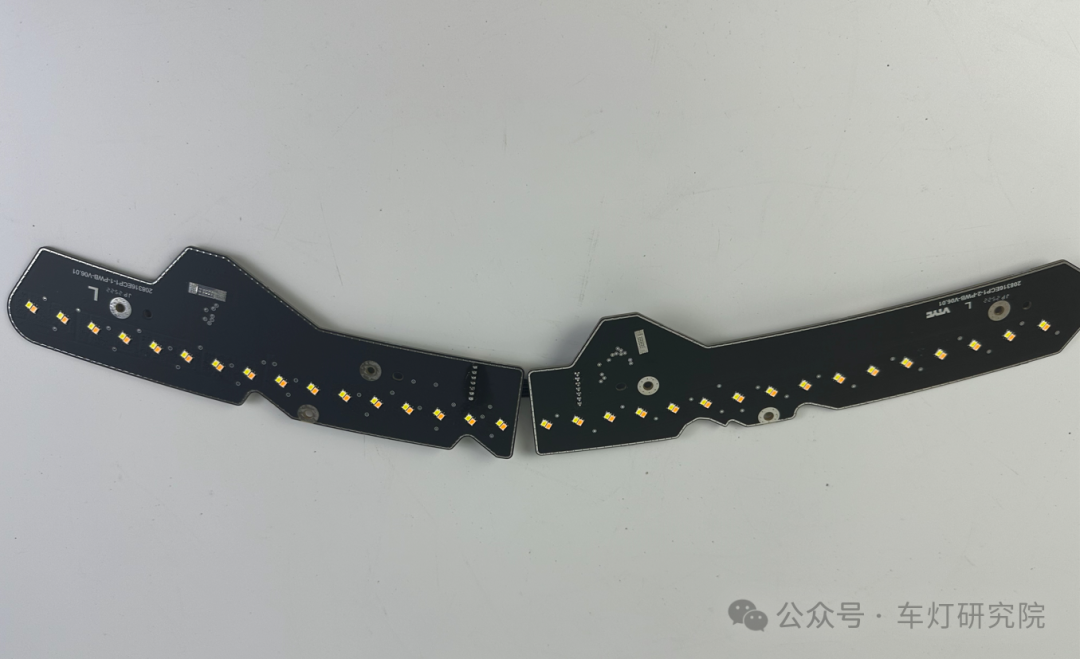

PCBA一共有32颗白光和32颗黄光LED。

接下来就是三颗透镜——两个主光源+一个角灯。三颗透镜都被黑色的装饰框包裹的严严实实，咱们先看角灯。

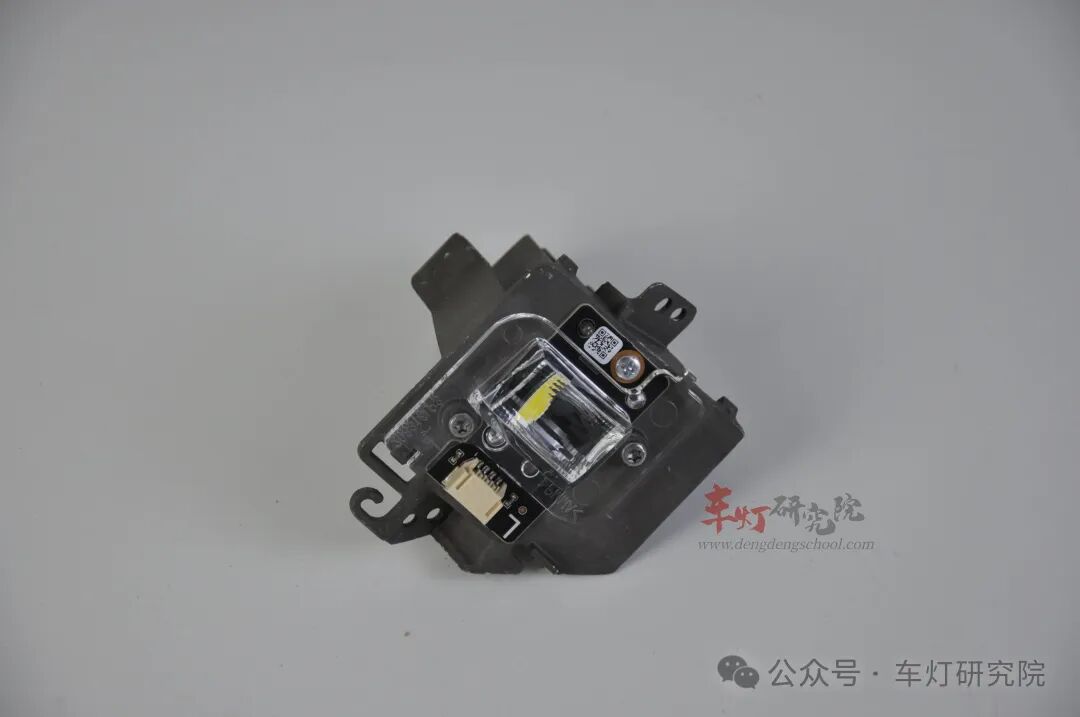

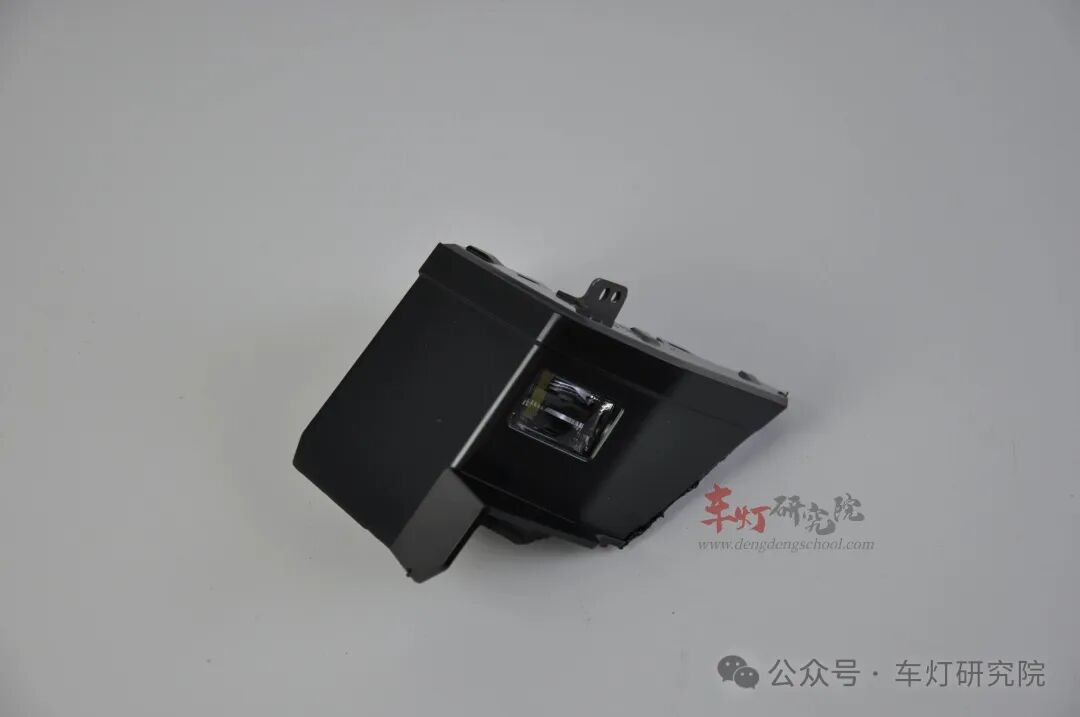

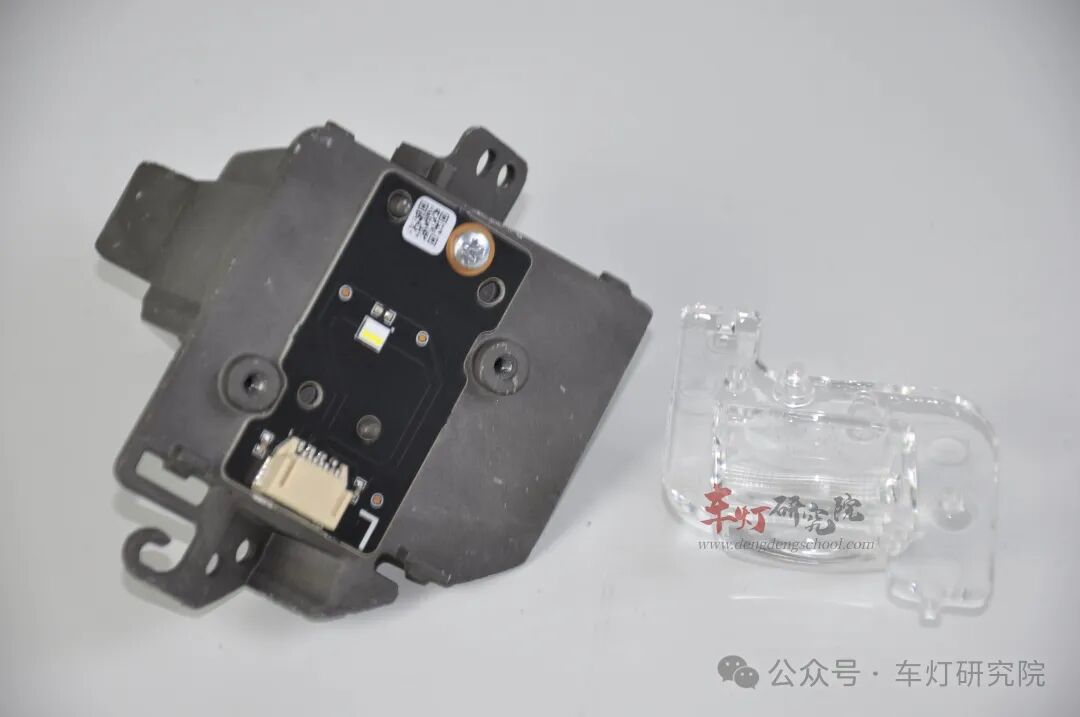

角灯设计不复杂，散热器+PCBA+光源+透镜，透镜表面做了些光学花纹。LED用的是颗三芯的LED，透镜材质为PMMA。

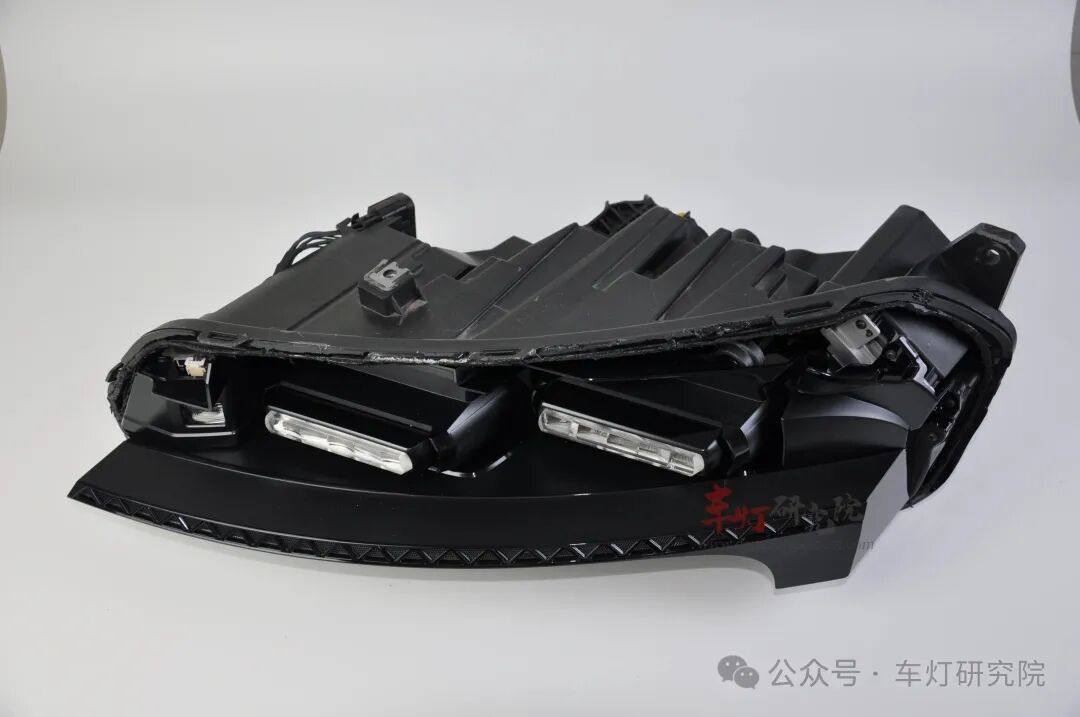

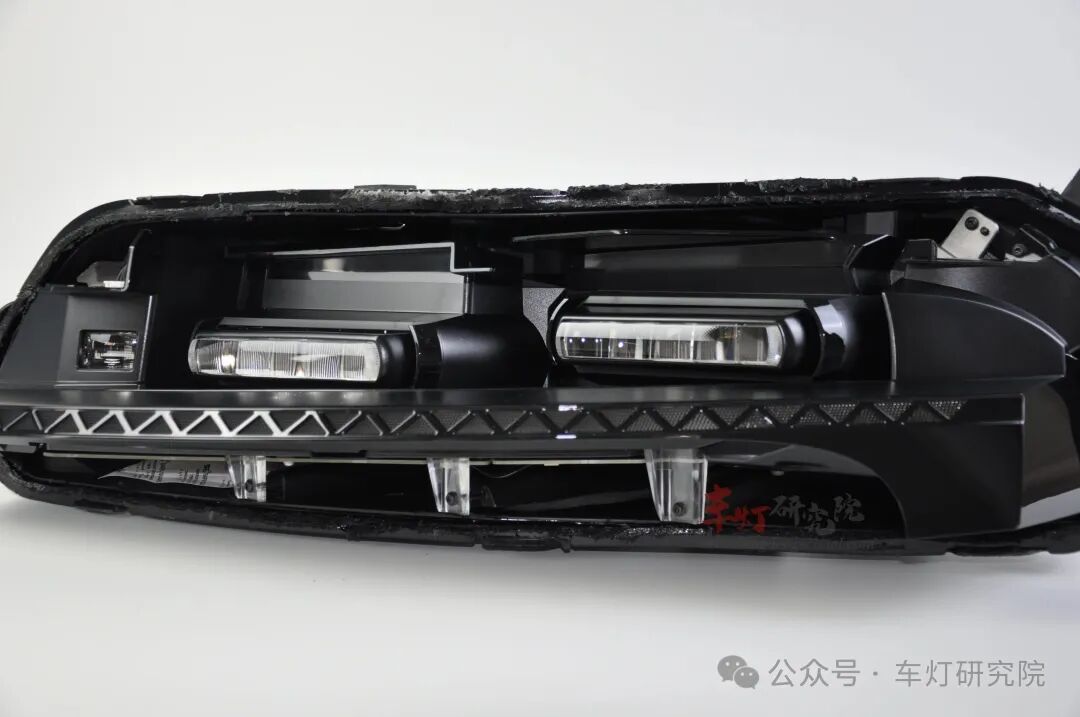

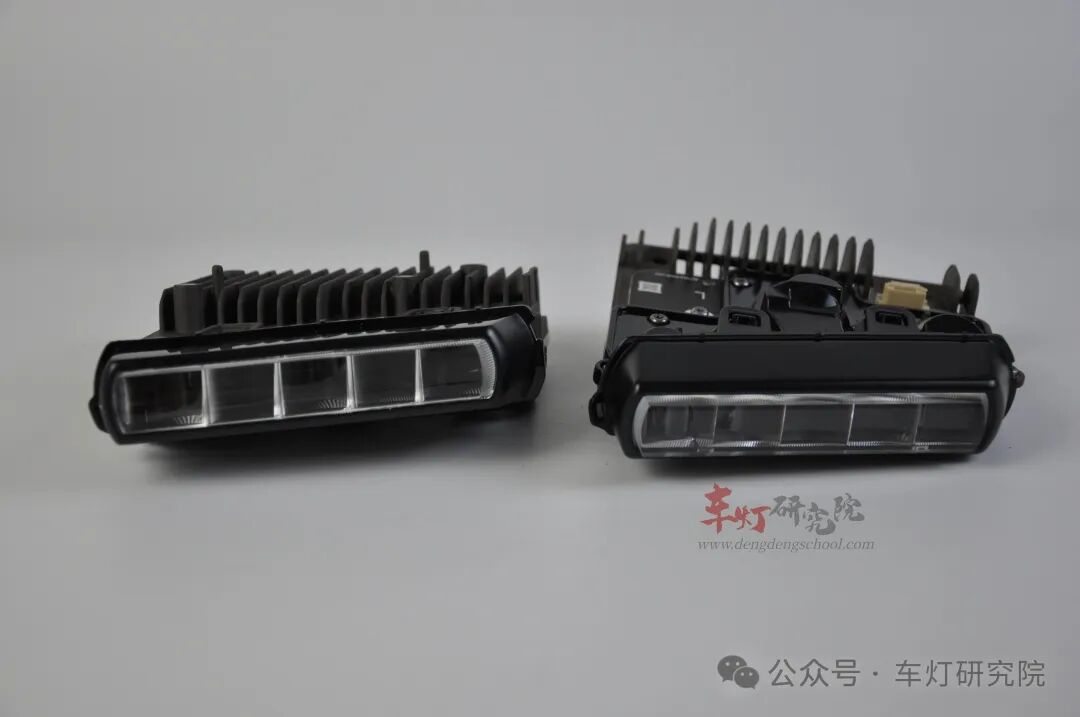

拆下透镜装饰框，可以看到两颗开口仅为15mm的薄透镜。

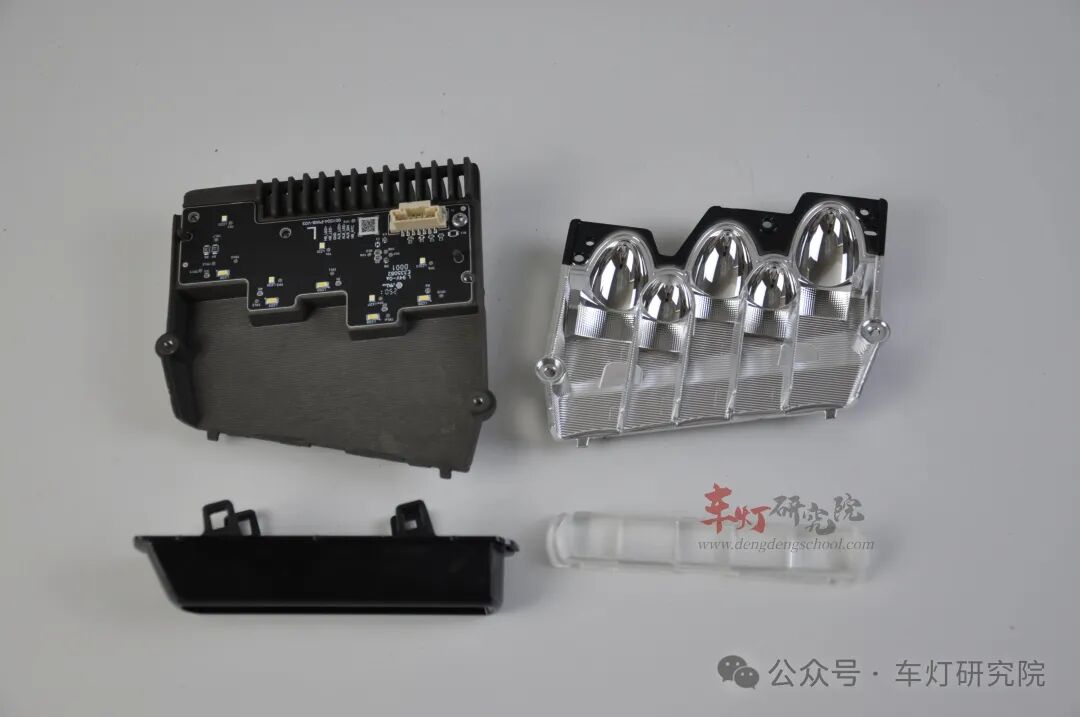

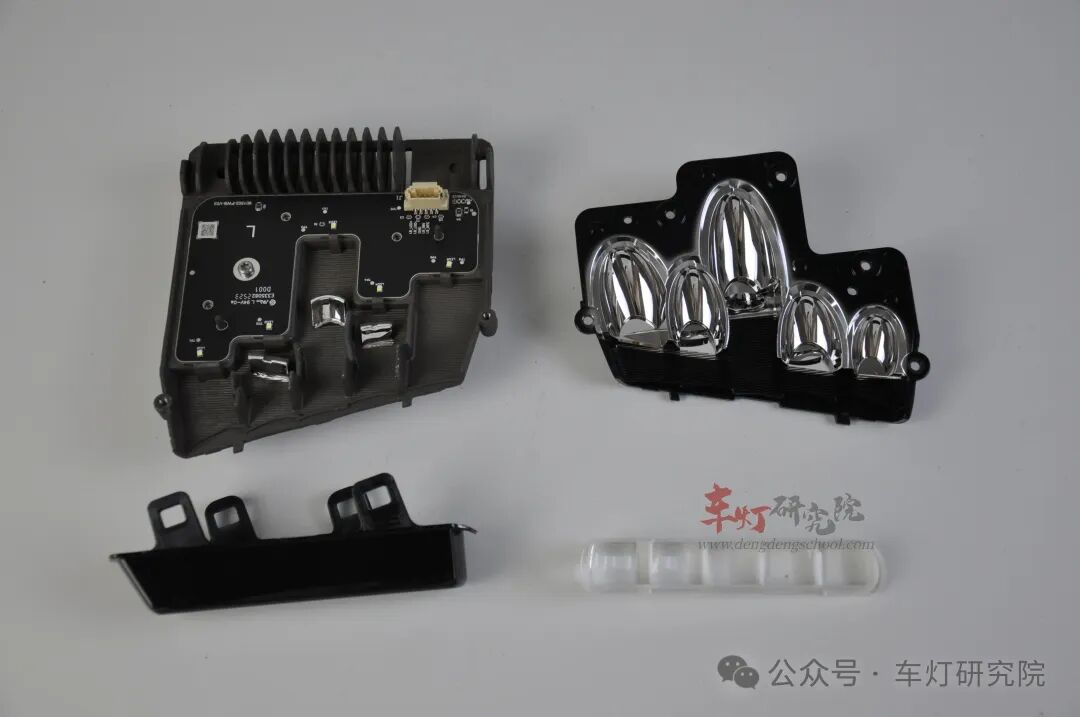

近光透镜和远光透镜的设计类似，均由5个零件组成，透镜、外框、反射碗、PCBA和散热器。近光透镜共5颗LED，且散热器还设计了凸起的台阶用来配光。远光透镜共10颗LED，两颗LED共用一个反射碗的腔体，低配大灯没有搭载ADB功能。透镜表面均做了光学结构设计。

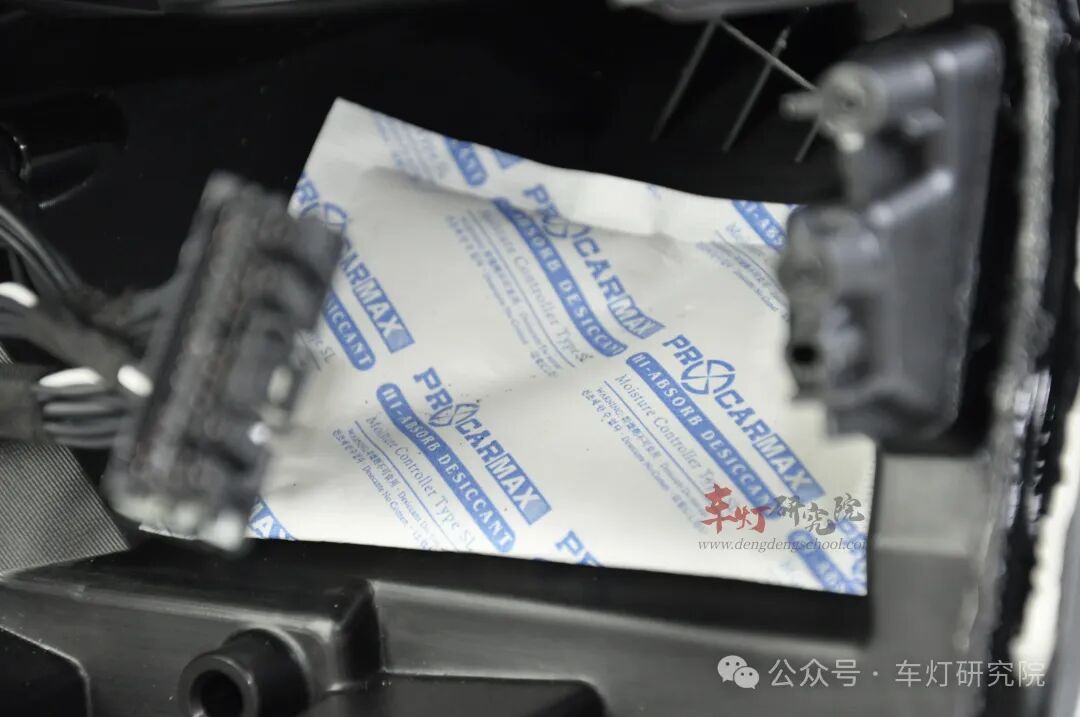

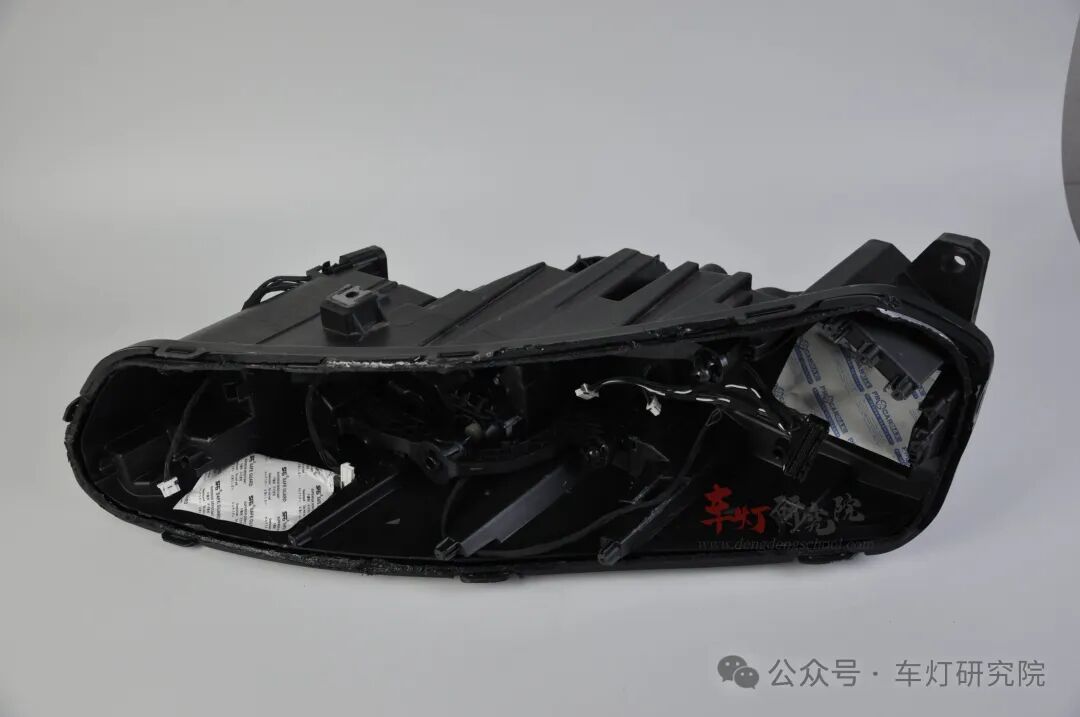

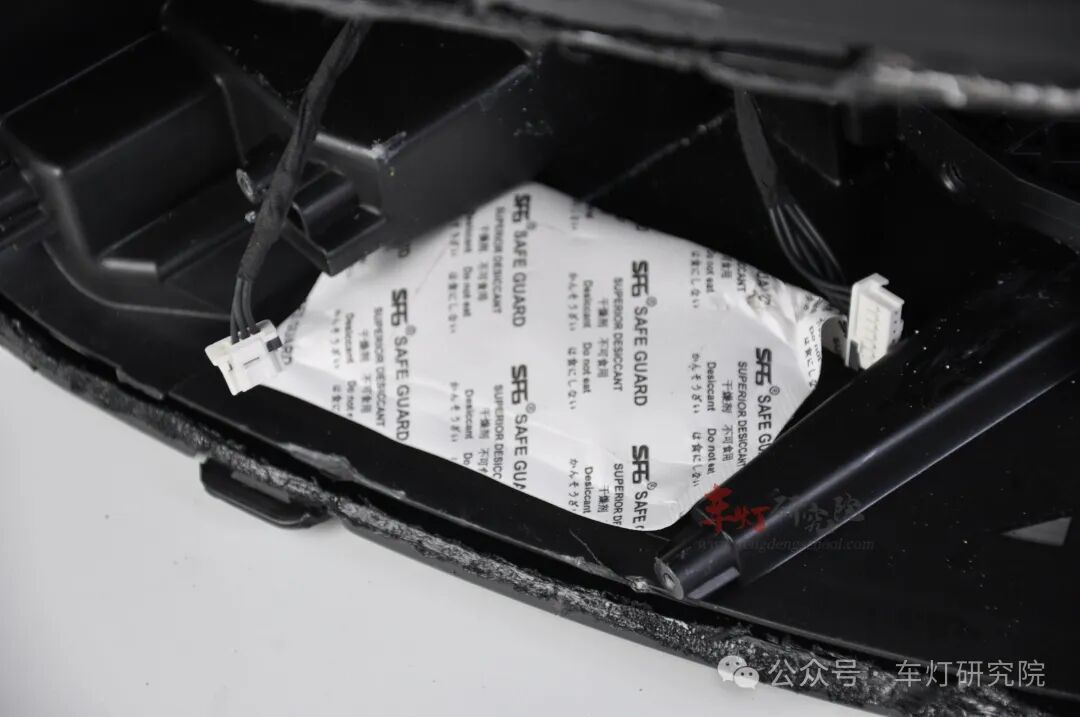

灯壳内除了放有两包干燥剂，其中最亮眼的是内置的灯控。后续我们也会拆解一下电子部分给大家。

最后，这款大灯来自大茂。
