网友来稿~

广丰和一丰的双车型MPV-赛那&格瑞维亚,近期在国内市场的表现都非常不错,得到了国内市场的认可。

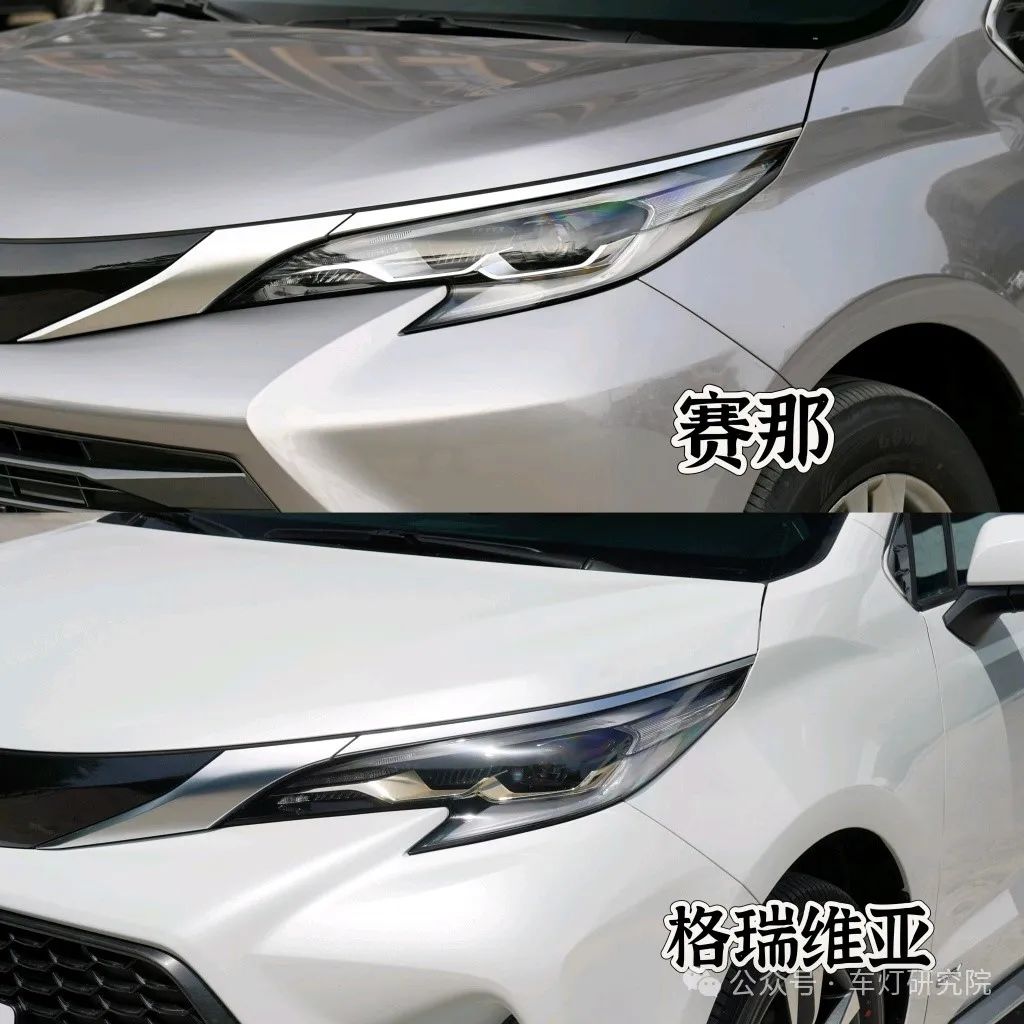

两款车型的大灯几乎一模一样,仅在内部装饰框有金色(格)和银色(赛)的区别。

正好有车友对其大灯进行远近光的升级,升级前,咱们进行完全的拆解,对其内部一探究竟。

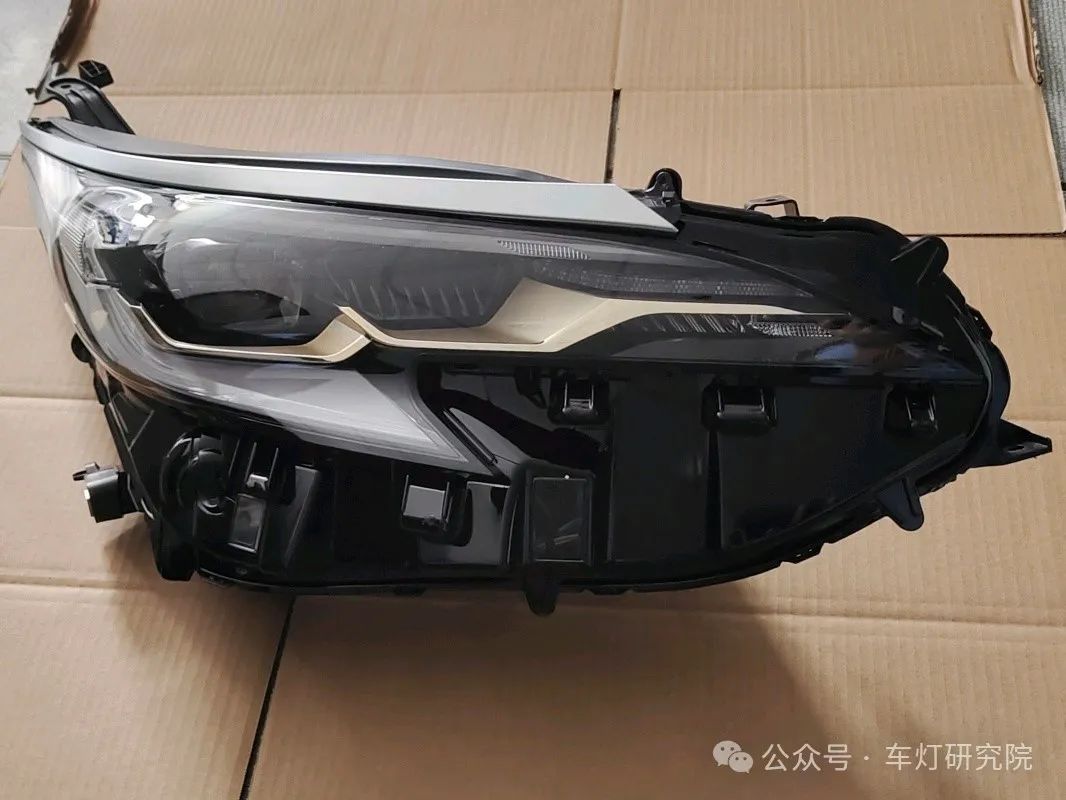

正面,此灯是一款中低配大灯:

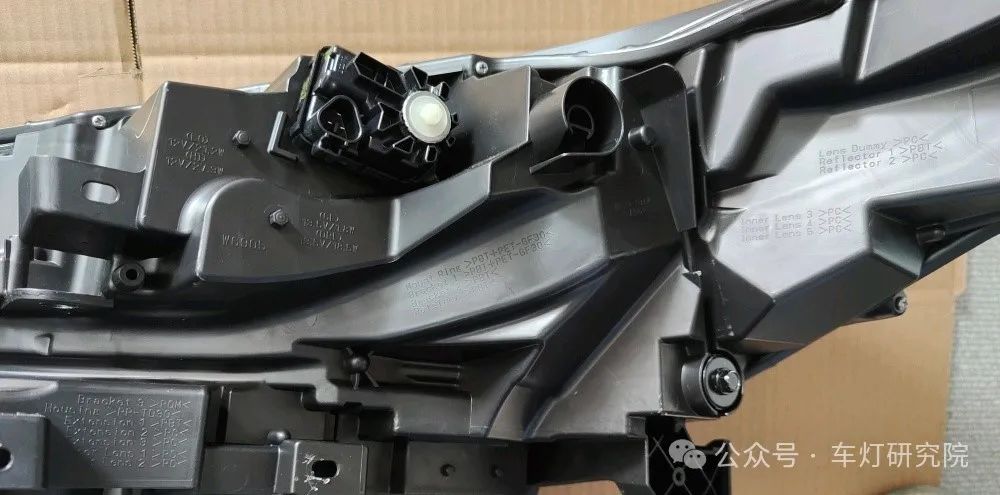

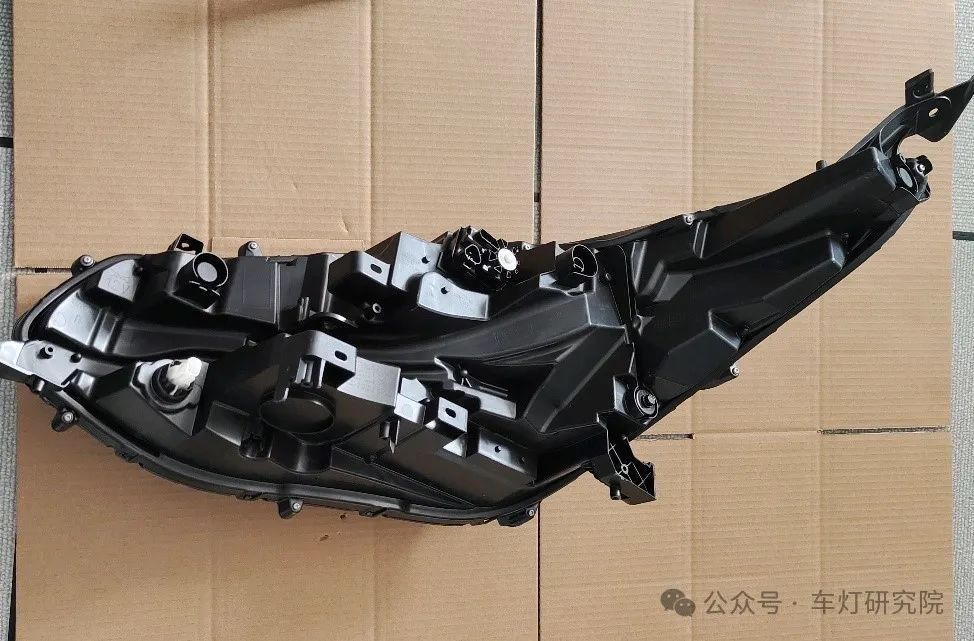

背面:

Housing上标注的各零件的材质信息:

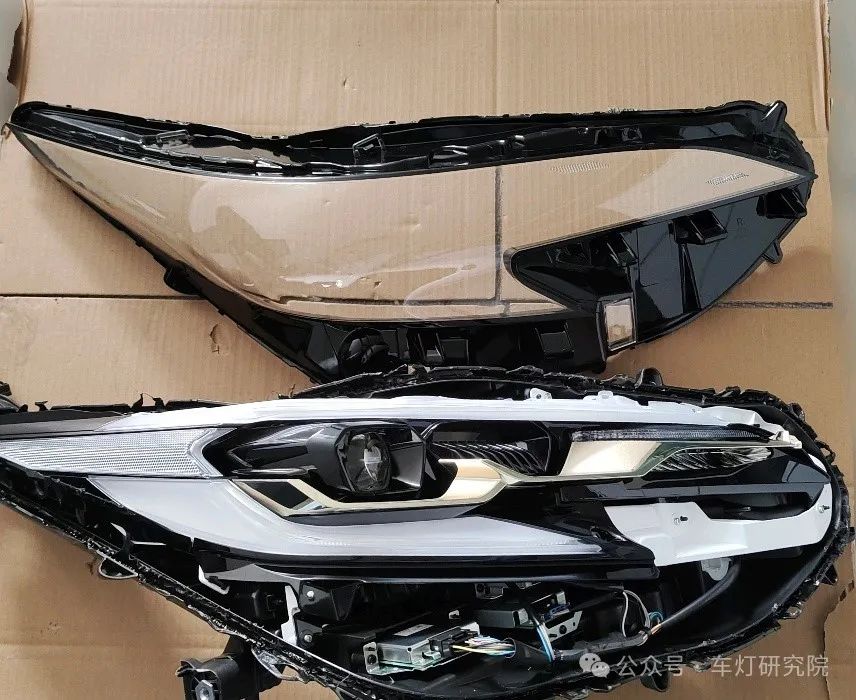

高温加热后分解灯罩:

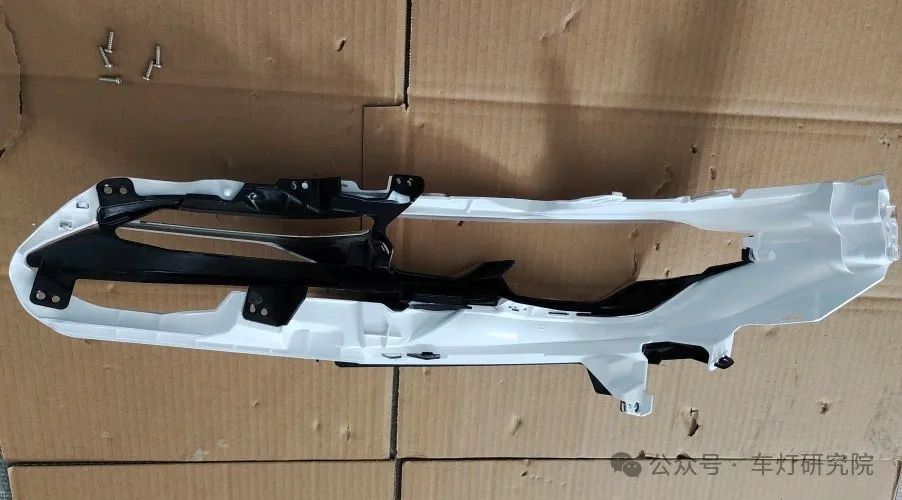

拆下内部装饰框:

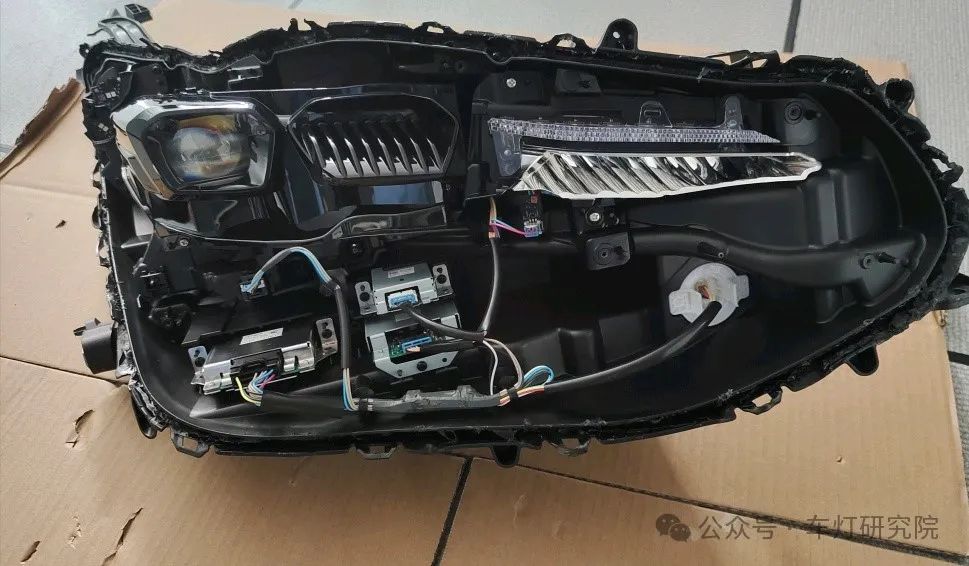

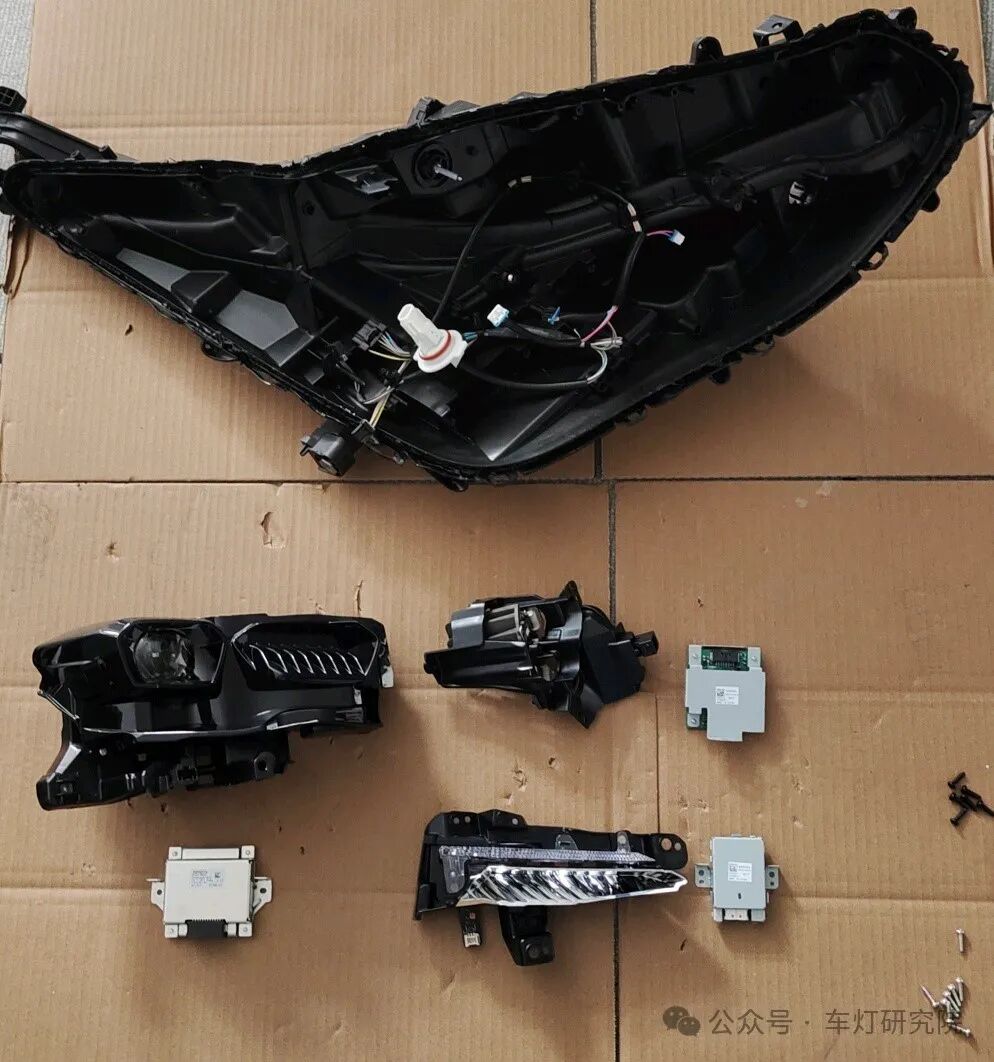

内部全貌:

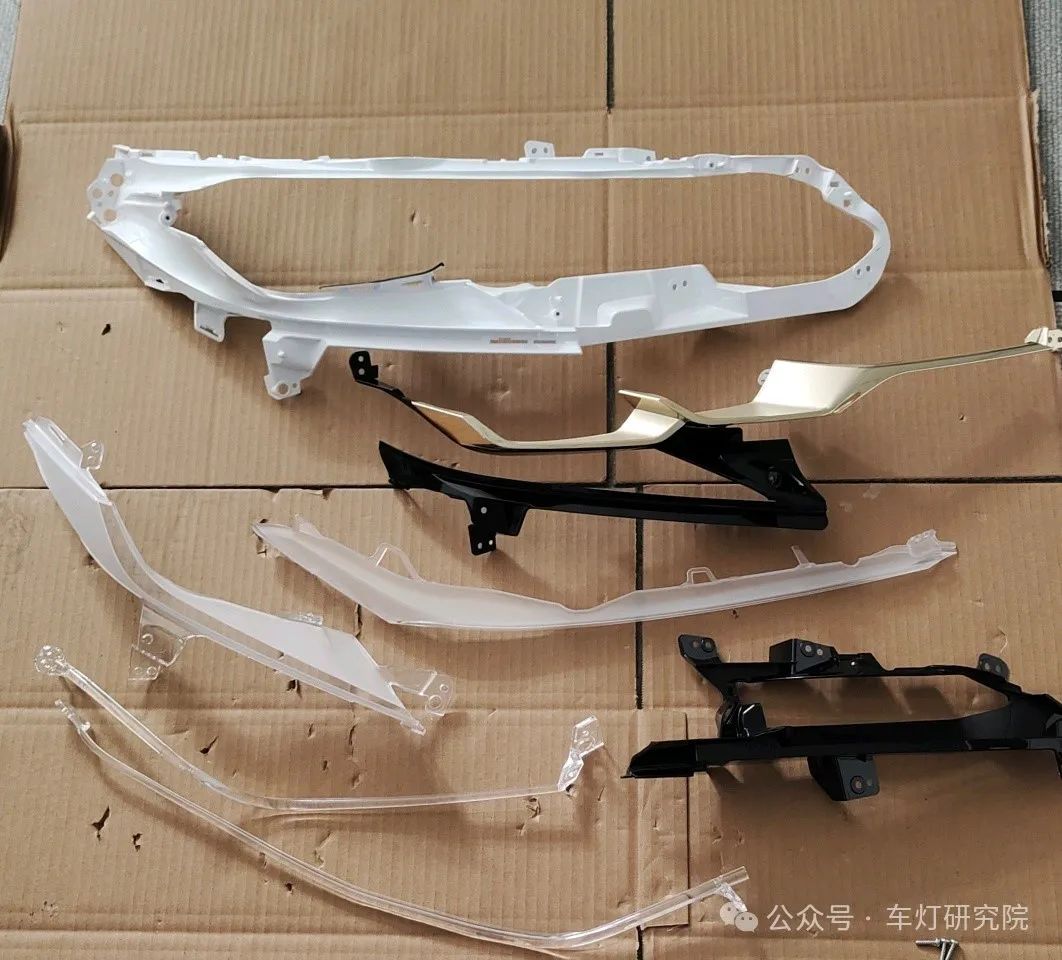

灯框装饰框分解:

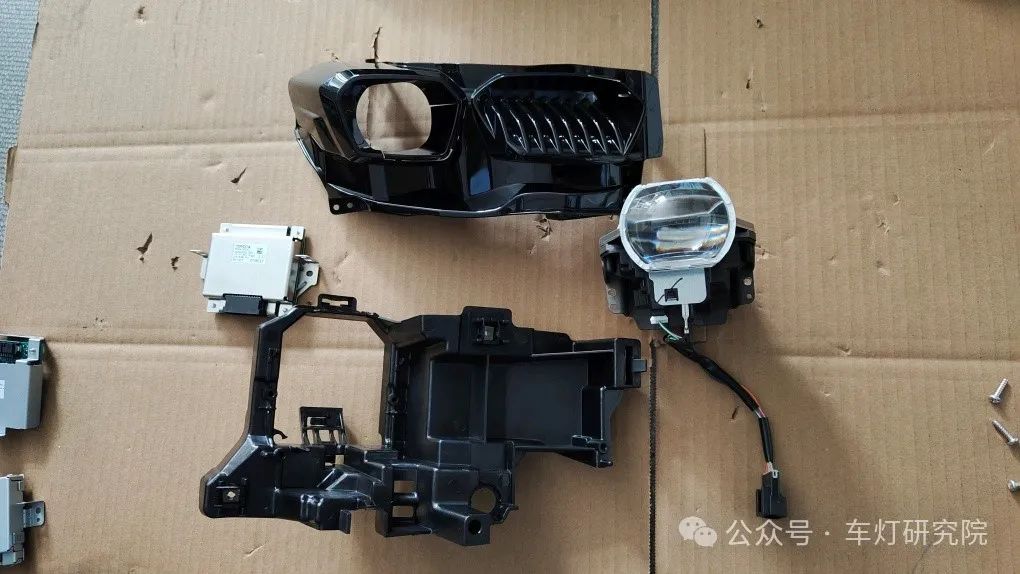

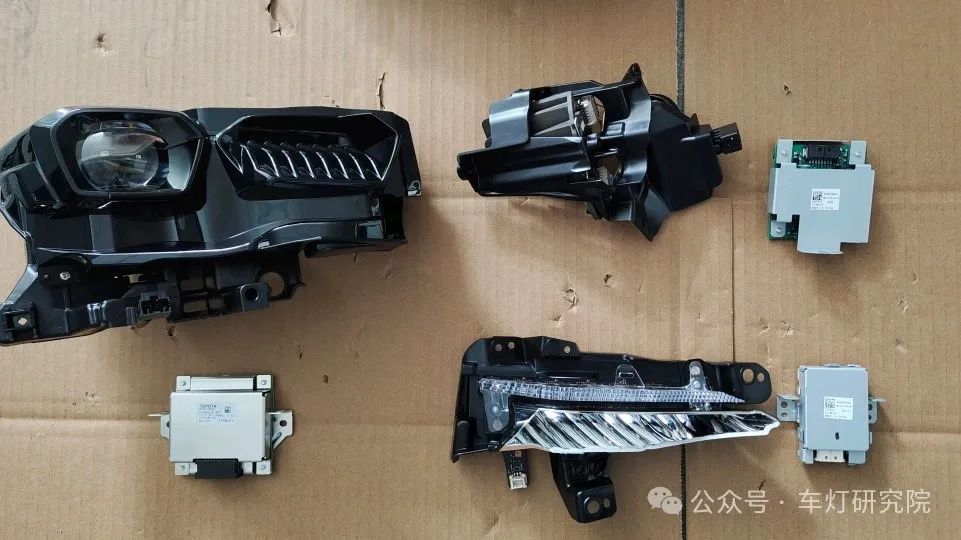

内部进一步分解,远近一体式透镜(左),转向模组(右上),日行灯/位置灯模组(右下):

镜头拉近:

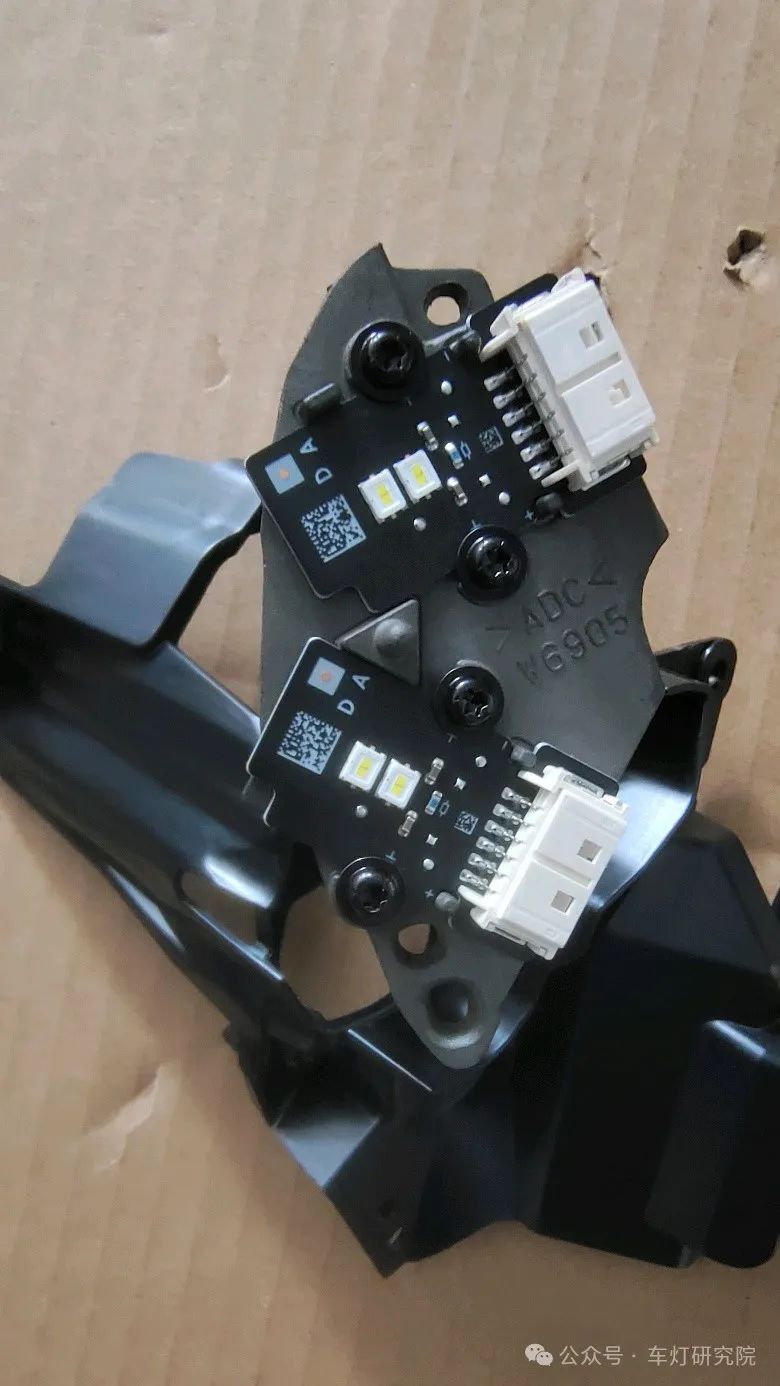

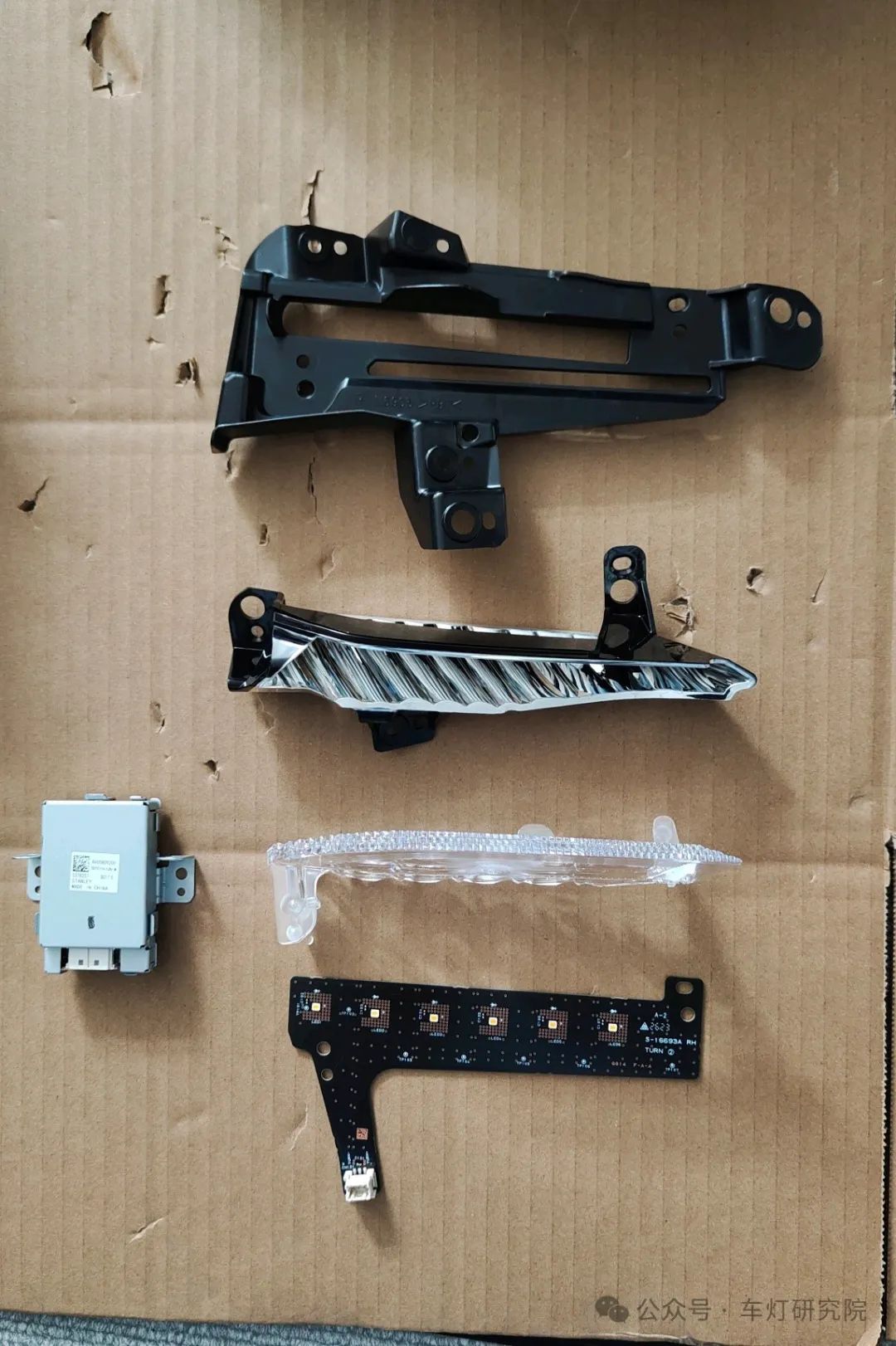

日行灯/位置灯模组拆解:

灯珠近景:

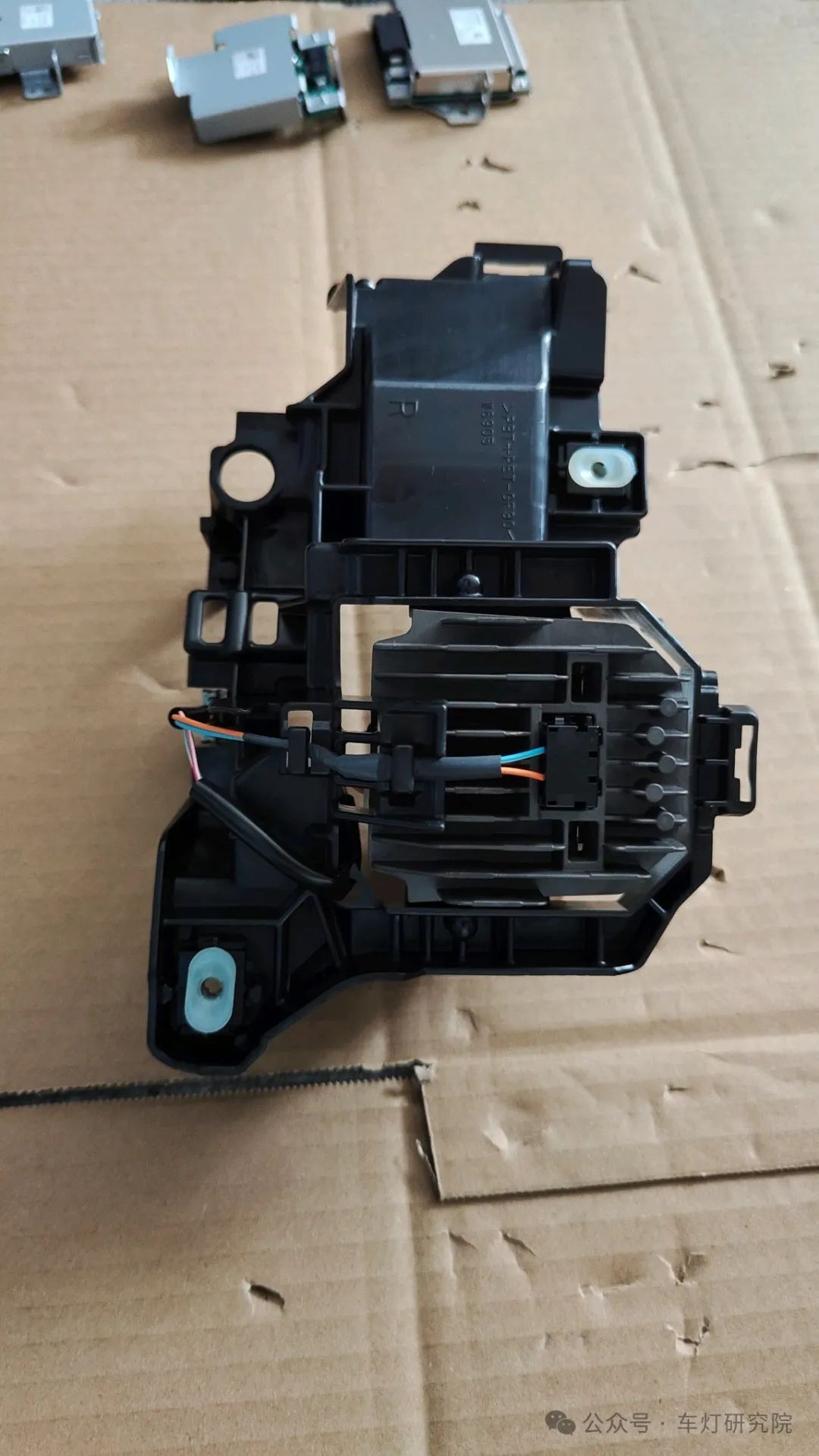

转向灯模组分解:

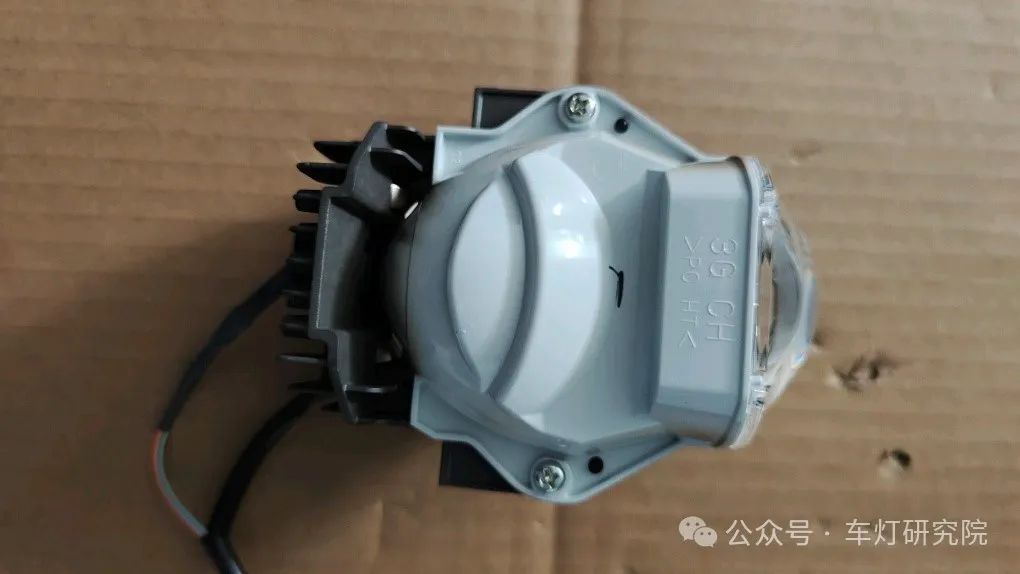

远近一体透镜模组:

透镜侧方:

透镜下部:

透镜上部:

镜后部:

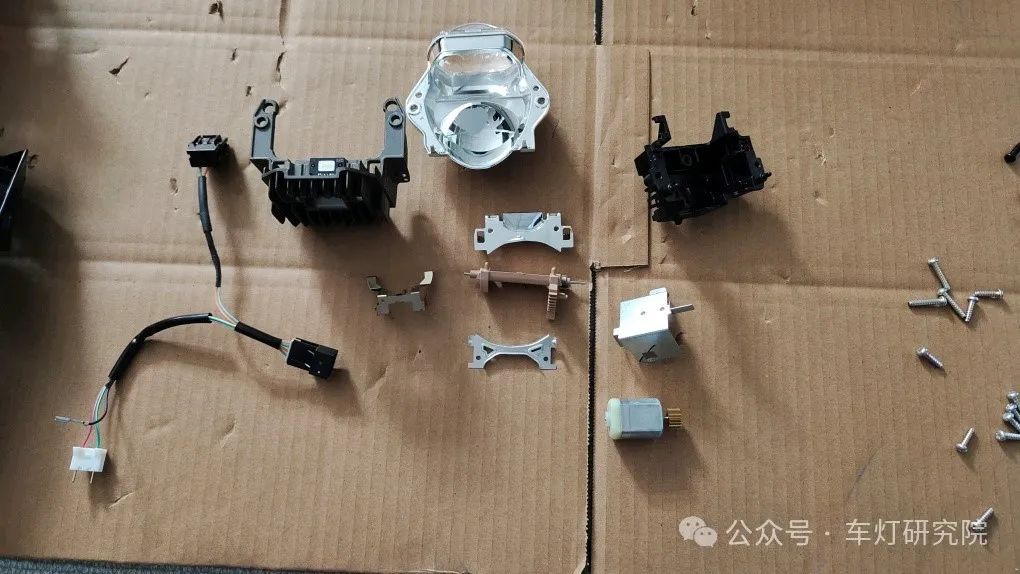

透镜继续分解:

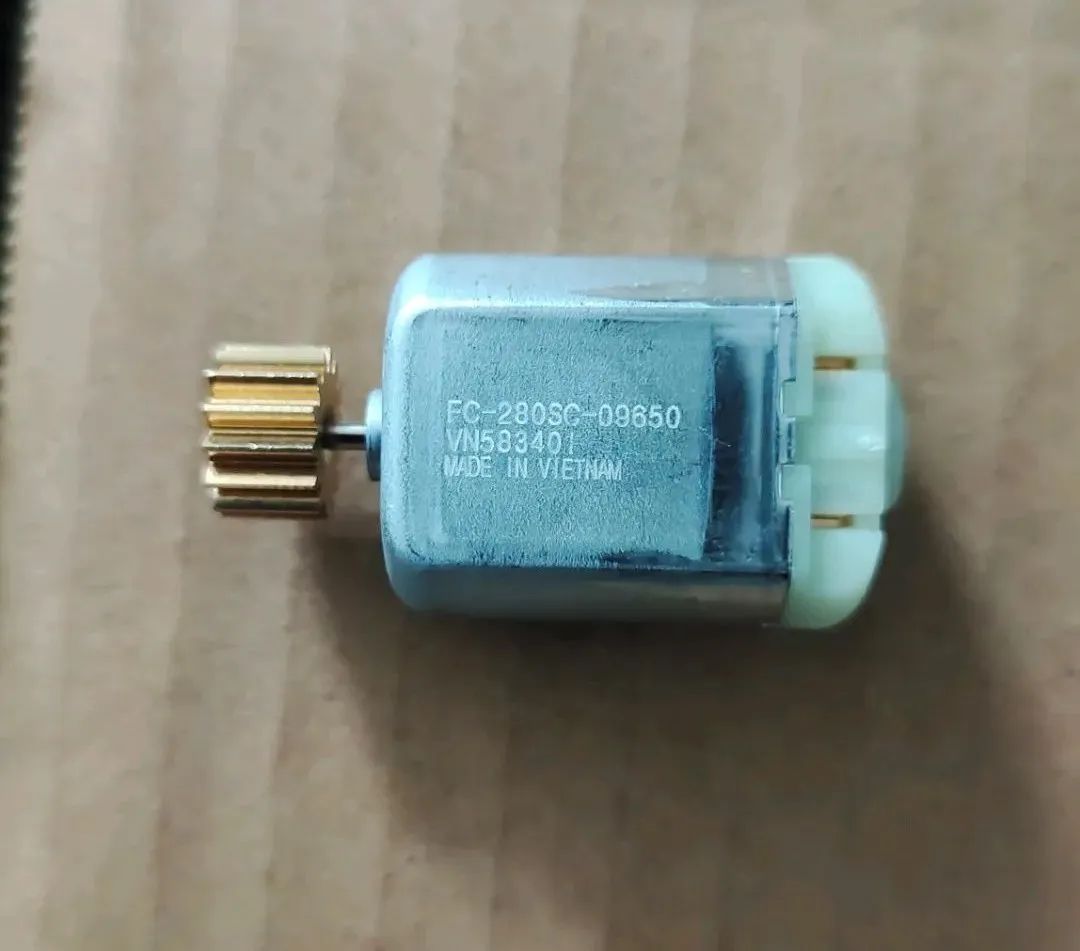

电机:

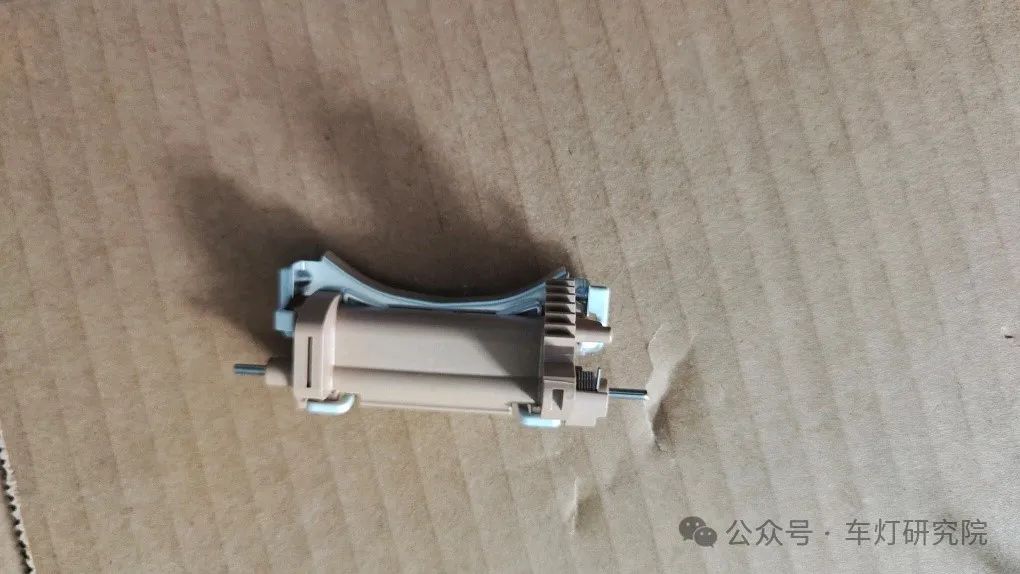

变光电机齿轮箱:

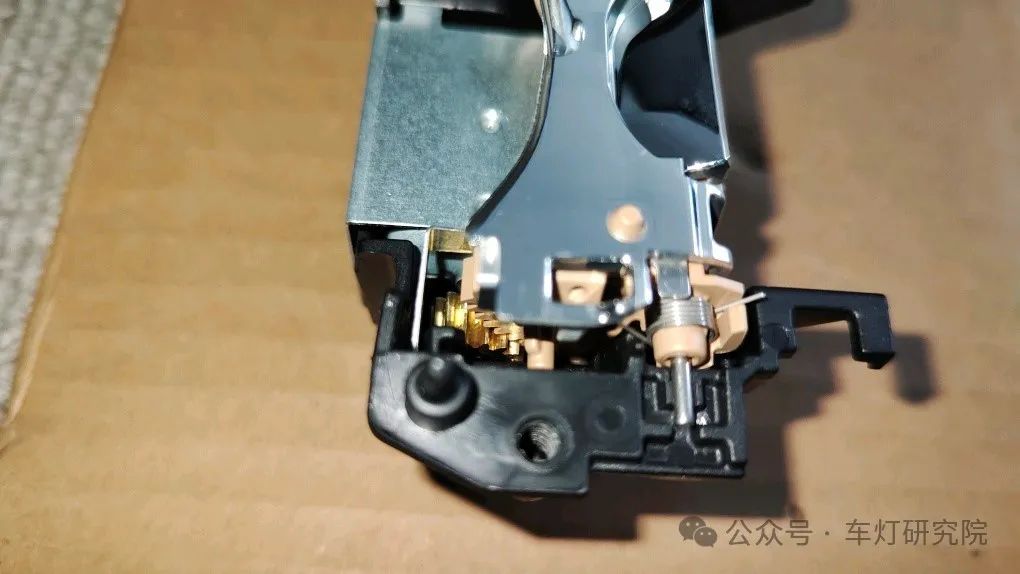

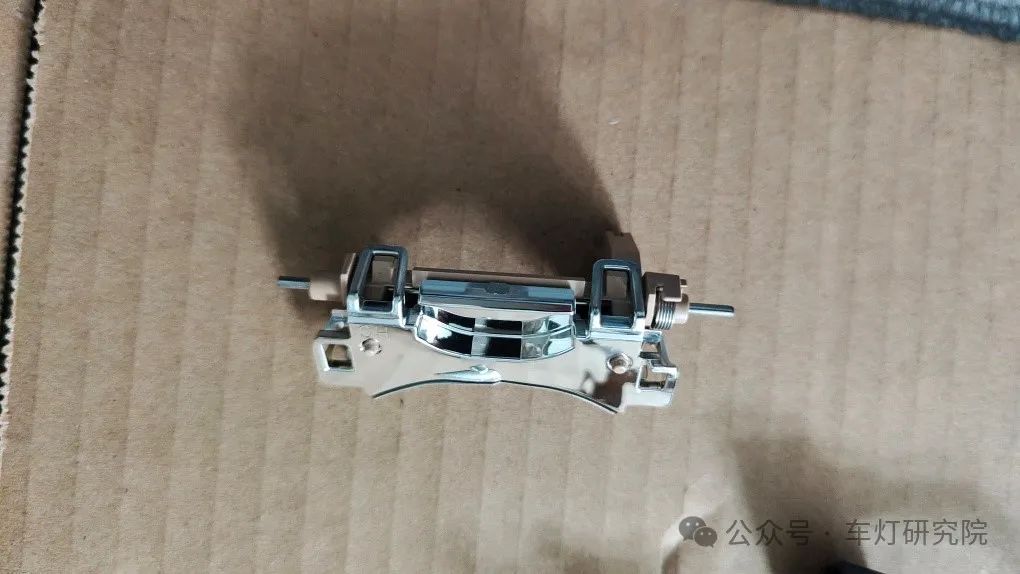

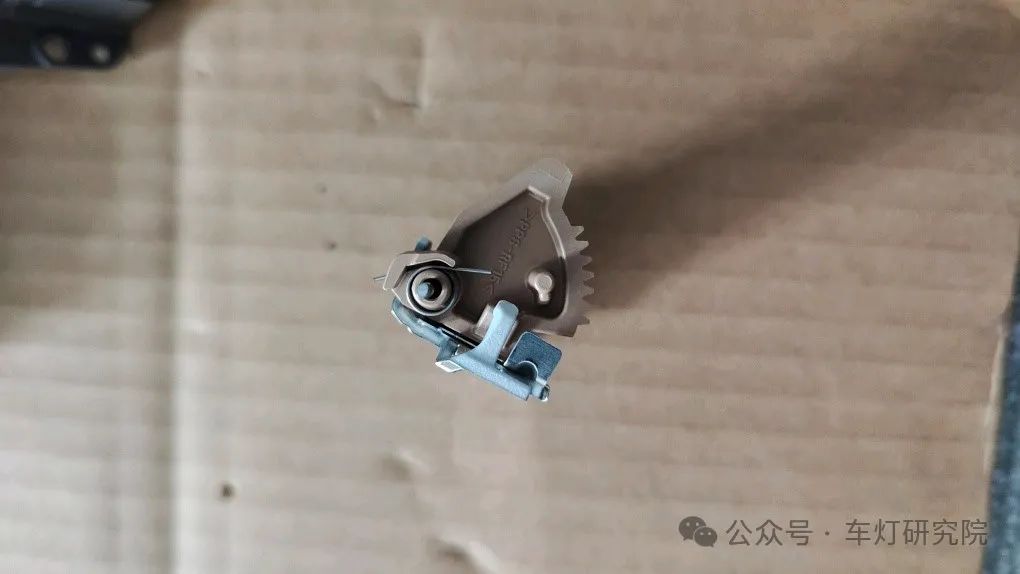

变光机构,通过电机驱动齿轮传动,带动变光挡板变换从进行远近光的切换,

底部视角:

侧面视角:

齿轮箱:

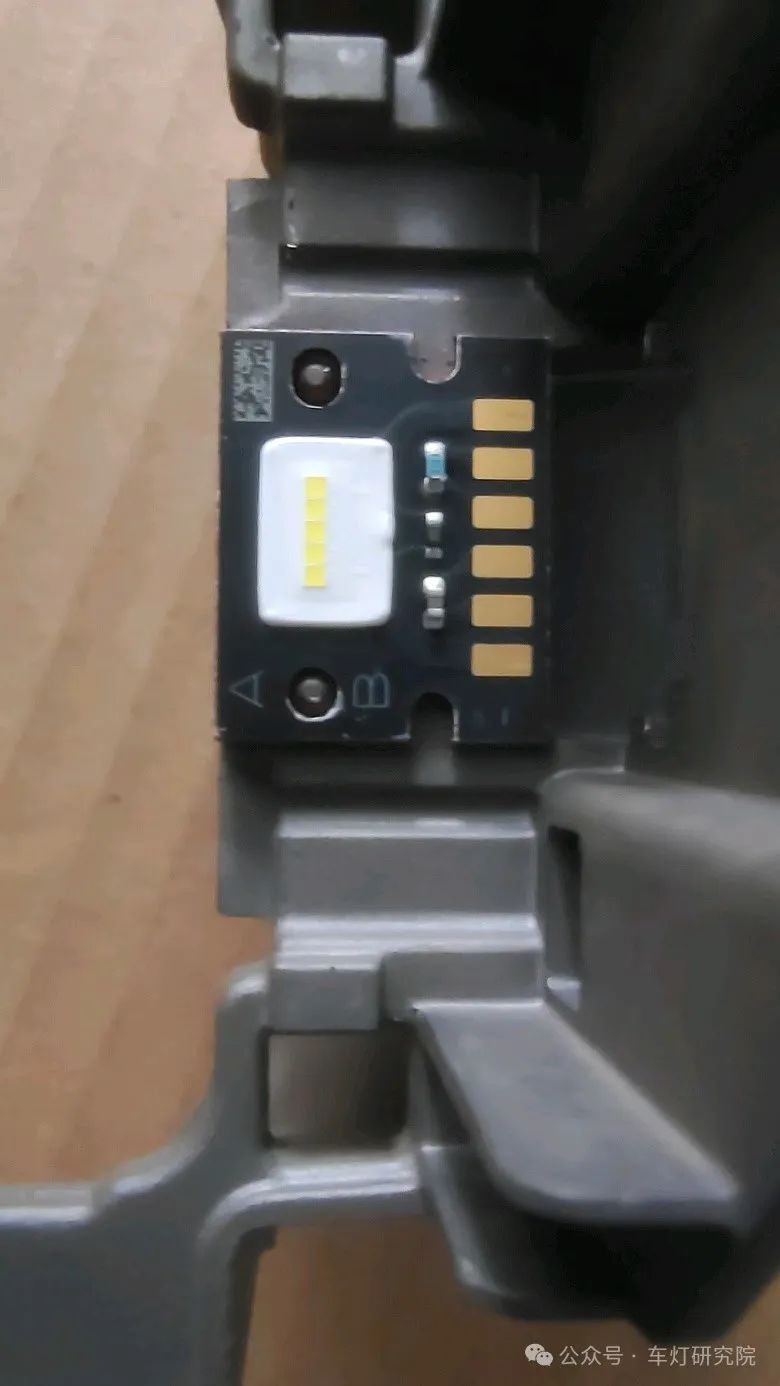

透镜灯珠,尺寸很小:

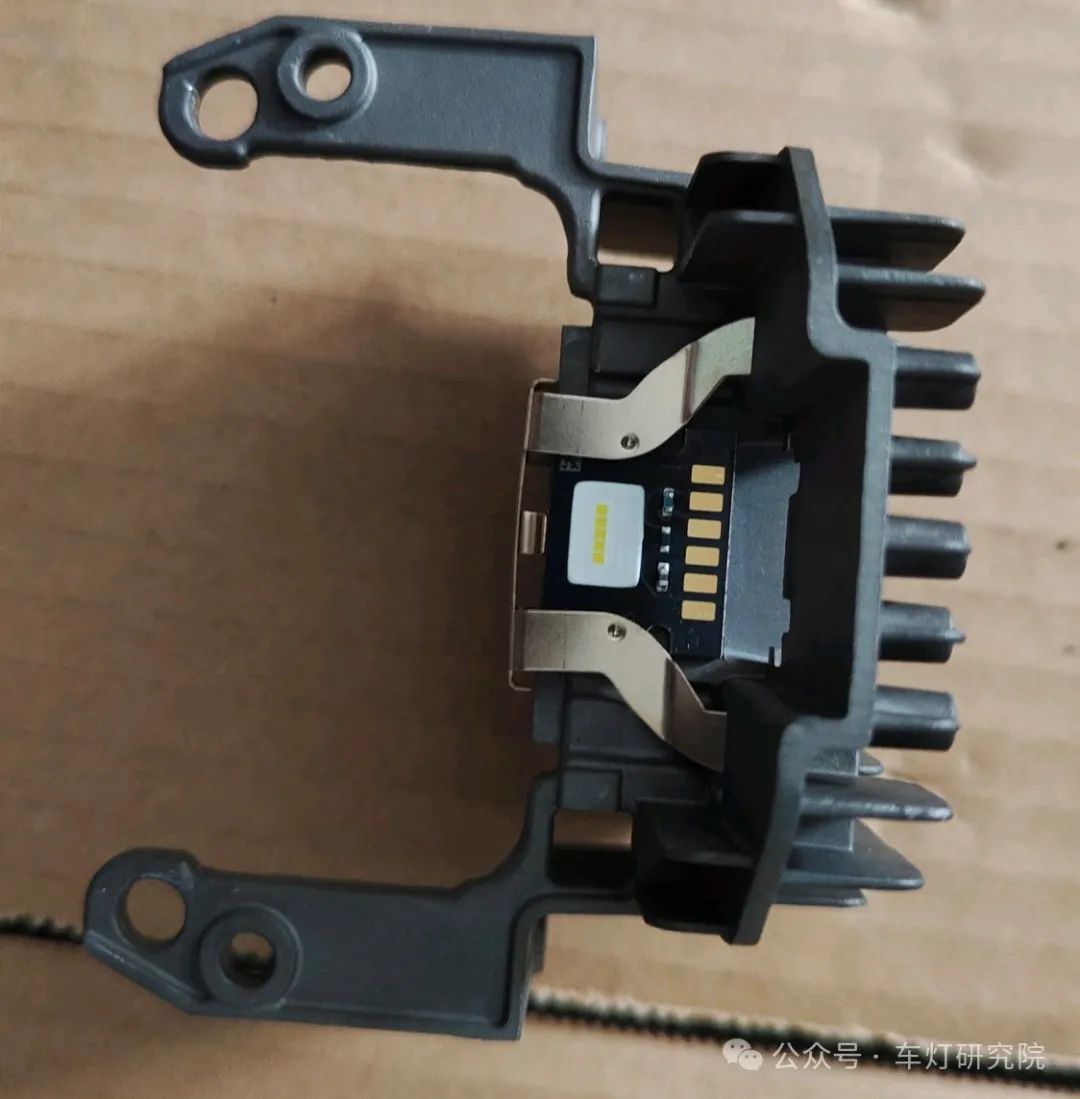

通过铜质的簧片固定在铸铝散热片上,

拆解完毕,丰田大灯没有太多酷炫功能,主打务实,够用就好,整灯做工规整,装配也符合丰田的一贯风格-简单合理。

拆解到此全部完成,感谢观看!
