【车灯拆解2410】比亚迪仰望U8 大灯

于 2024-08-18 15:00:56 发布 271 阅读 0 评论 1 点赞

今天，我们来看看传说中的中国豪华品牌，仰望U8的大灯，看看是否也是个豪华的车灯。

先看看外观，

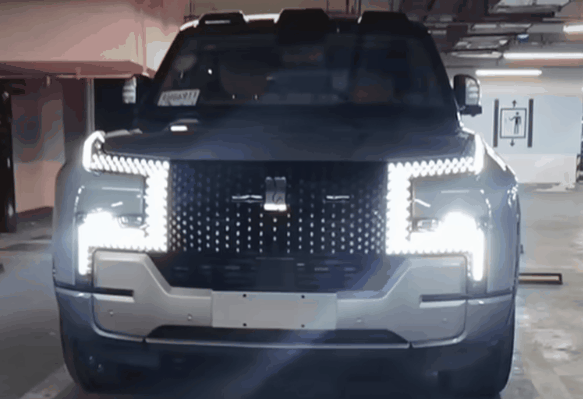

各功能定义在下面动图已经说明的很清楚了，

拿到灯的第一感觉是，大，是真的大，又重，抱歉我们工作室没有磅秤，但最后我们把面罩拆开称重有2.6公斤，相比较正常约1公斤的大灯面罩，相聚甚远啊～这么重的灯估计也只有千匹马力才能拖得动吧。

拆开外面罩，

继续拆信号灯面板，

两透镜清晰可见，透镜尺寸85*35

零件全家福，大灯主要有主信号灯部分、厚壁及透镜装饰框半总成部分、主光源透镜部分、上厚壁部分、下厚壁部分。

看一下下厚壁，日行转向复用，

哪位大师来说下这颗粒，

主信号灯，颗粒间距还是大，基本没难度，

交互灯PCBA,可见共分了5块硬板，

哪位大师再来说下这芯片，这颗还能拍出那么点点丝印，

取开PCBA,可见白色圆孔状挡光板(不用黑的么)，下面PCBA是日行转向复用，

挡光板下面是双色的散射内透镜，

最后是三个棱柱形透镜，镶嵌在大间距网状支架上，

两个透镜，一个近光，一个ADB,下面是近光椭球，

近光椭球全家福，

下面是ADB椭球，带风扇，而风道被整合到散热块一起，

内透镜有点特别，是两个极为简单的小透镜分别用两颗螺丝固定(不晓得螺丝的松紧会不会对光形有影响)

ADB透镜全家福，共24颗LED,

内透镜附光学面，够清凉的，

最后，散热系统，

最后，这款灯来自比亚迪。
