【车灯拆解2402】Smart 精灵1号大灯

于 2024-03-24 13:23:50 发布 2818 阅读 3 评论 6 点赞

不经意间，精灵1号已经上市一年多了，但直到今日，其上市之初的惊艳亮相仍记忆犹新，不得不说，他的头尾灯设计是成功的，今天，就让我们一起来看看他的头灯。

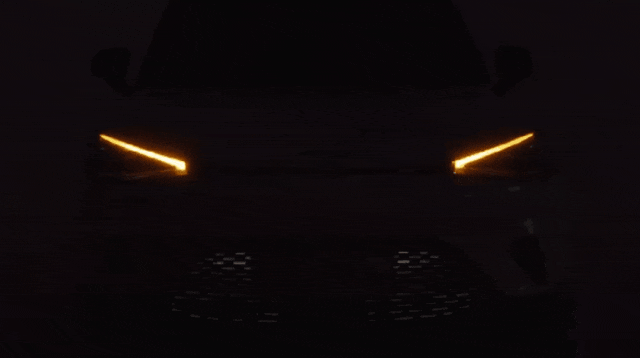

前大灯采用了24像素赛博光影LED矩阵式大灯，共2排，每排12个独立控制的LED。连同进气格栅一起可以展示不同灯光秀表现，令人耳目一新。

打开外面罩，可以清晰看见其大厚壁及两椭球：

俯视可见LED灯板布置在厚壁件上方，采用的是反光碗+厚壁设计：

拆开外饰框，结构清晰，日行模块+双椭球：

先来看看矩阵椭球，透镜尺寸为80*40：

上一张全家福：

LED板子，可见两排共计24颗LED：

用料还行，硅胶件：

来看看主椭球：

同样的，全家福：

LED板子：

这个就是传说中的CMD，产品一体化做的还行，不易拆开：

暴力拆开后的情景：

驱动：

外饰框全家福：

有意思的是厚壁件，最厚的尺寸相当惊人：

可见背后的反光碗光源设计：

总体而言，这是很标准的海拉设计产品，用料也没问题，但这整灯价格估计也不会便宜吧，你看这年头的车市都卷成啥样了，没有哪个客户还容得下你貂皮大衣的，要不，大家伙给这个灯提提VAVE意见？各显神通，评论区见~

哦，对了，我们在网站上做了个灯具拆解的数据库：把每个车灯以及各零件的多角度细节图片+零件的材料/尺寸/重量等参数记录下来而组成，有想法的同学可以联系我们哦~
