【车灯拆解2104】特斯拉——Model 3/Y

于 2021-05-23 20:22:15 发布 6508 阅读 2 评论

​千呼万唤始出来,终于,人气明星特斯拉Model 3/Y的前大灯,咱们到手了,小编马不停蹄就为大家带来拆解篇。

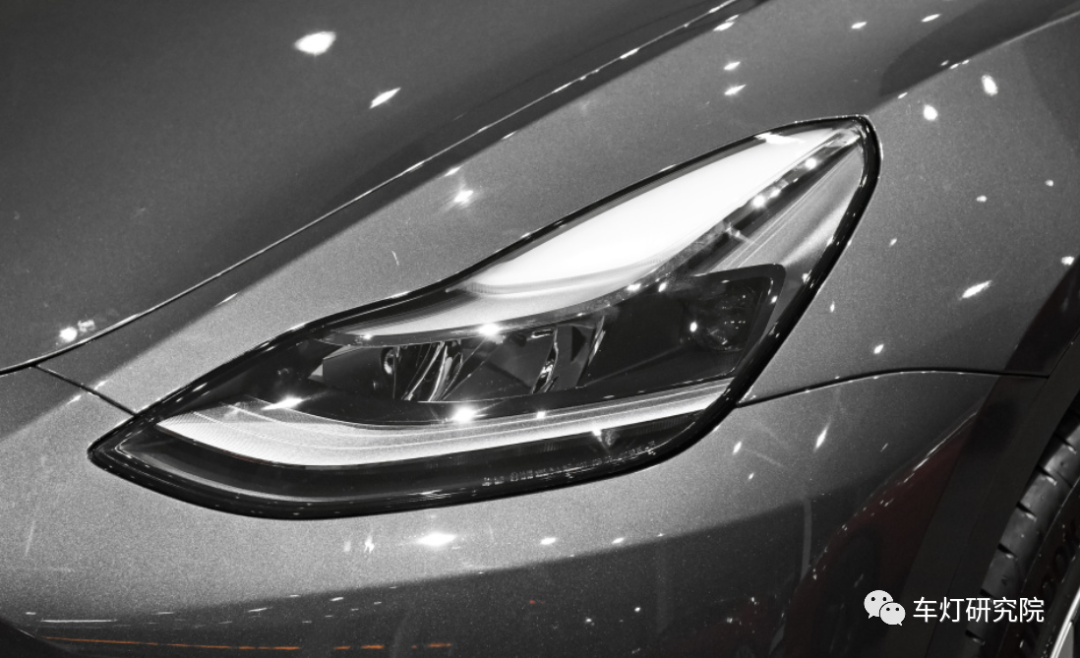

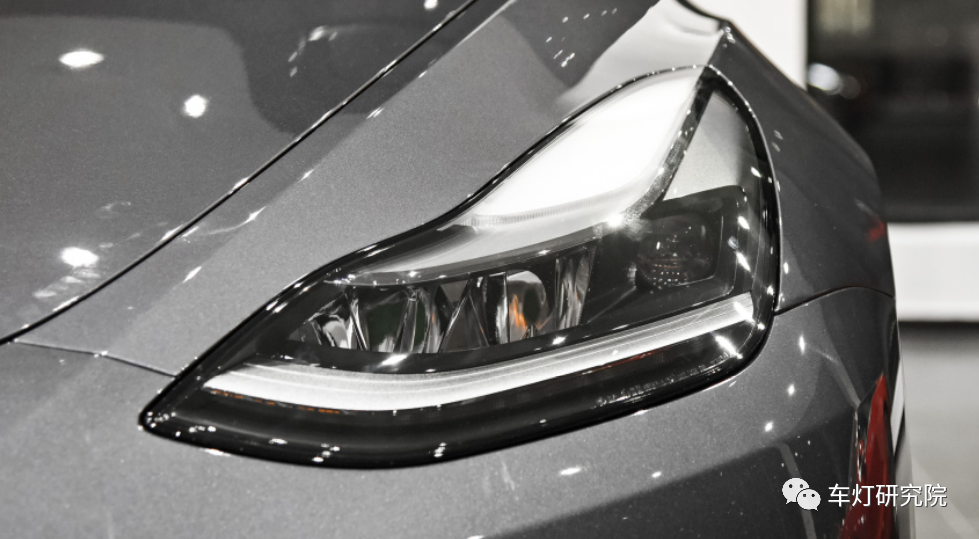

车灯整体造型非常贴合整车柔性的线条,不规则但优美。其实与上一代相比整体变化并不大,最大的变化就是在角落多了一颗模组透镜,使得原本反光碗技术的大灯看起来更加具有科技感。

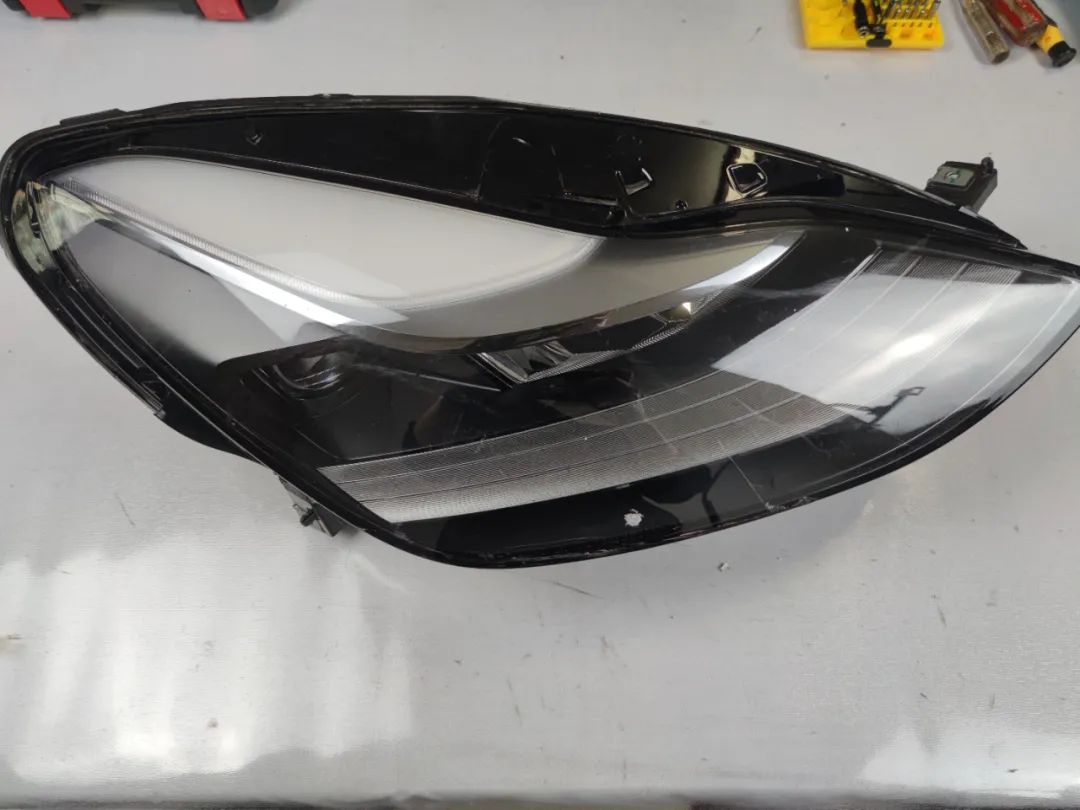

整灯生图长这样,有一种去掉滤镜看素颜的感觉。从功能分区来看,上面白色眉毛部分是日行灯/位置灯功能,中部一侧角落的透镜为102像素模组,另一侧为近光反光碗,下方厚壁是转向灯功能。

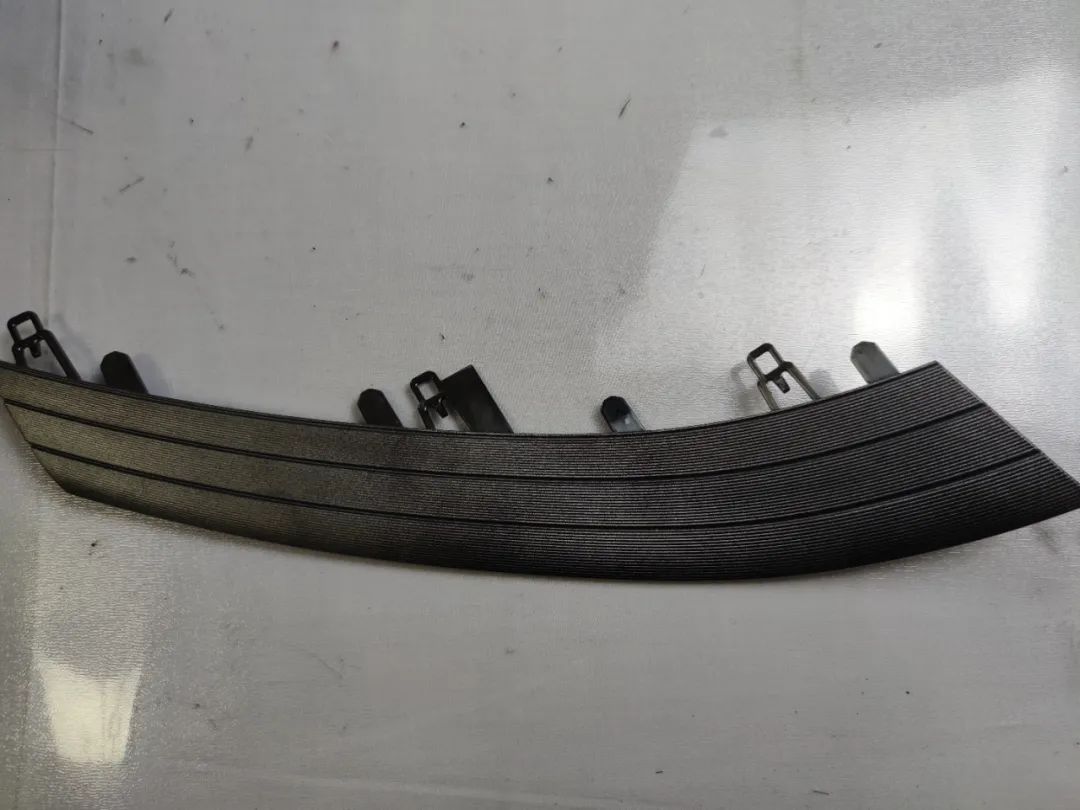

先拆下外面罩,主体的装饰框基本都是固定在外灯罩上,最吸引小编的应该是反光碗下方的装饰框了。拆解后发现这个装饰框是黑色PC材料,表面做了皮纹处理,看起来就像哑光磨砂效果一样,颇具高级感。并且小编觉得表面应该有镀一层有色金属。

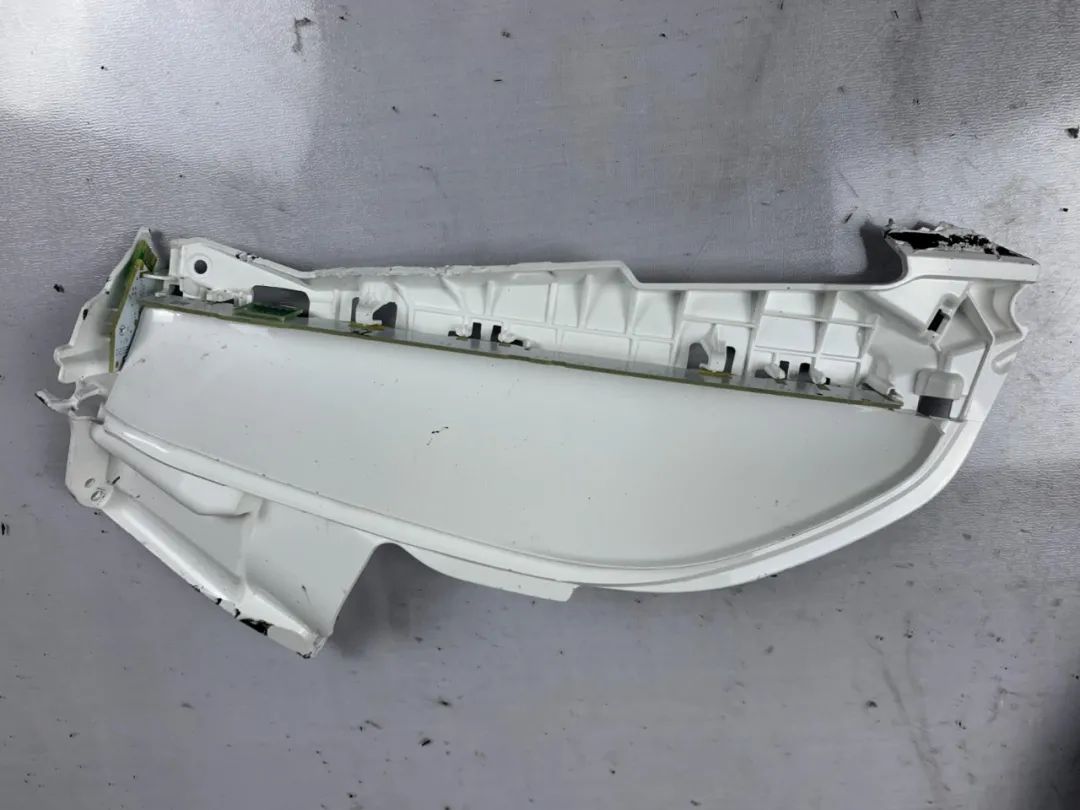

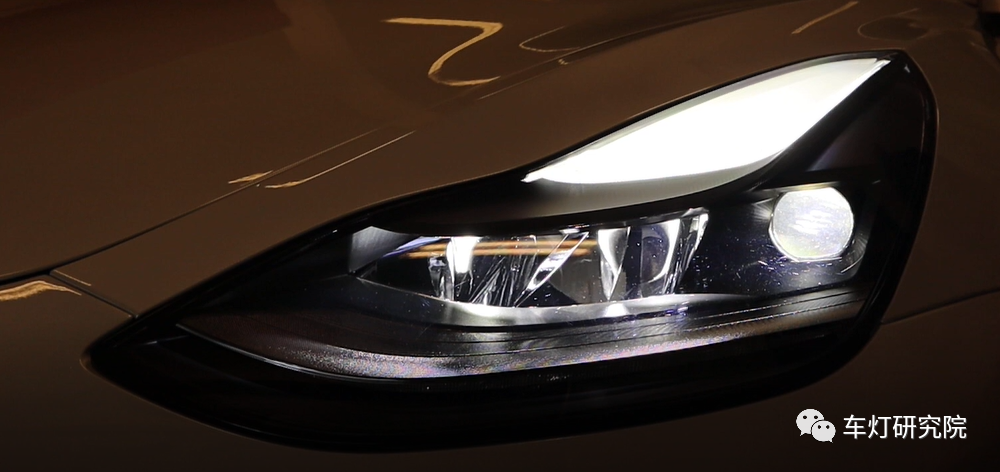

接下来看灯内主题,首先是上方的大白眉。大白眉在点亮后是一种均匀的视觉效果,产生这种效果主要两方面,一个是靠这个双色注塑的内面罩,透明色PC和有散射效果PC;另一个是靠内部装有17颗LED的PCBA,至于为什么这么多,你看他安装的角度就知道了,LED是直射到底部白色壳体上的,而不是直射到乳白色散射面罩上,因此保证了均匀的点亮效果。

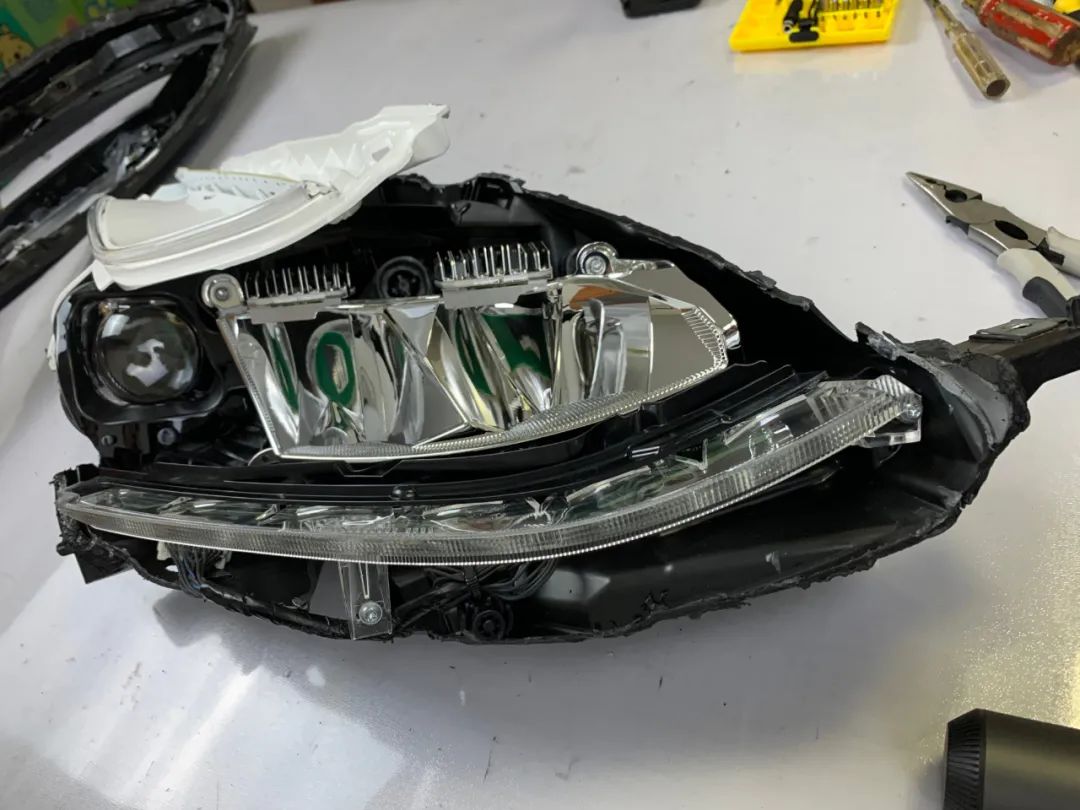

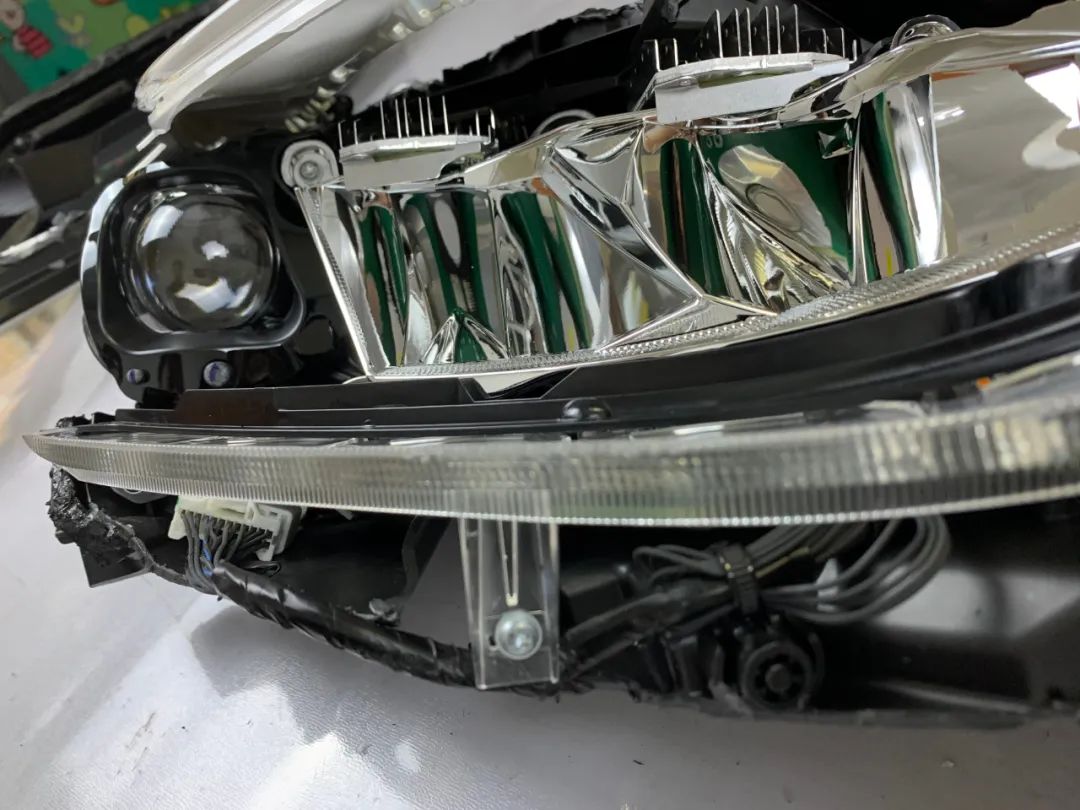

在下方还有一根长光导,由一侧的6颗LED点亮,由它和上方PCBA一起组成了日行灯/位置灯功能。

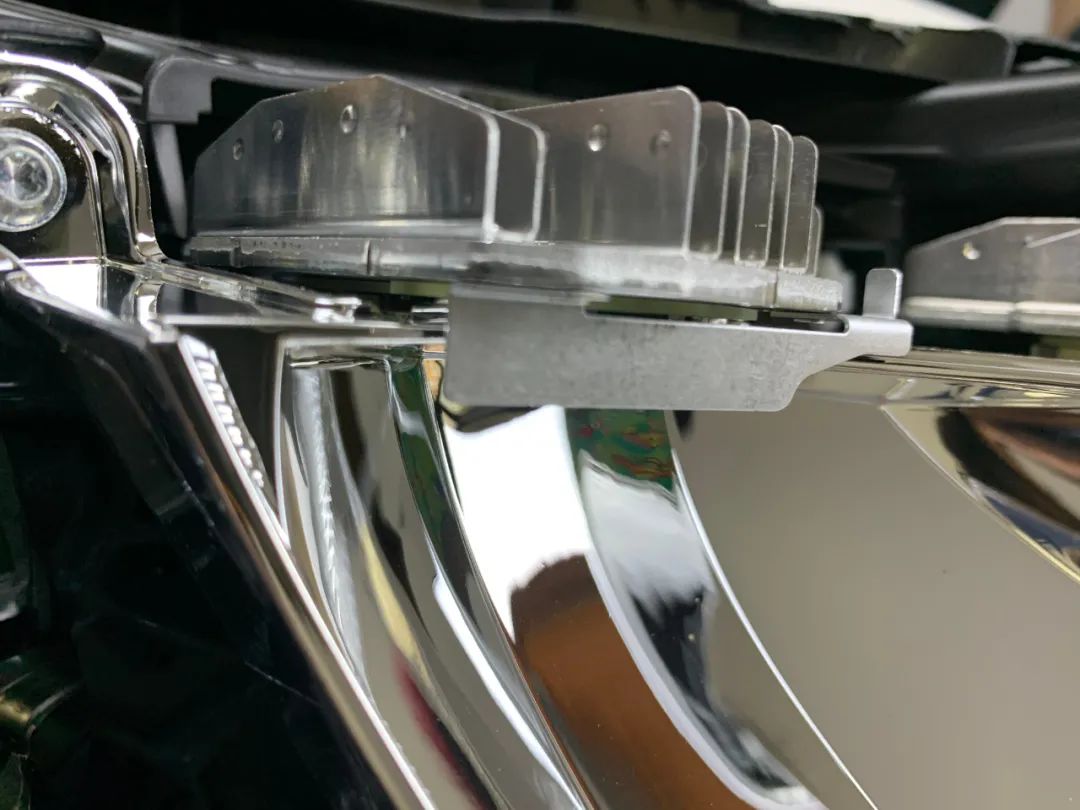

再下方呢就是近光反光碗了,看起来虽说平平无奇,但仔细观察会看到在led光源前方有装一个小小的“眉毛”,小编推测这个应该是防止漏光而做的遮挡,以免灯光垂直调节过高或车身姿态上扬时LED直射出去了,从而引起3区超亮。

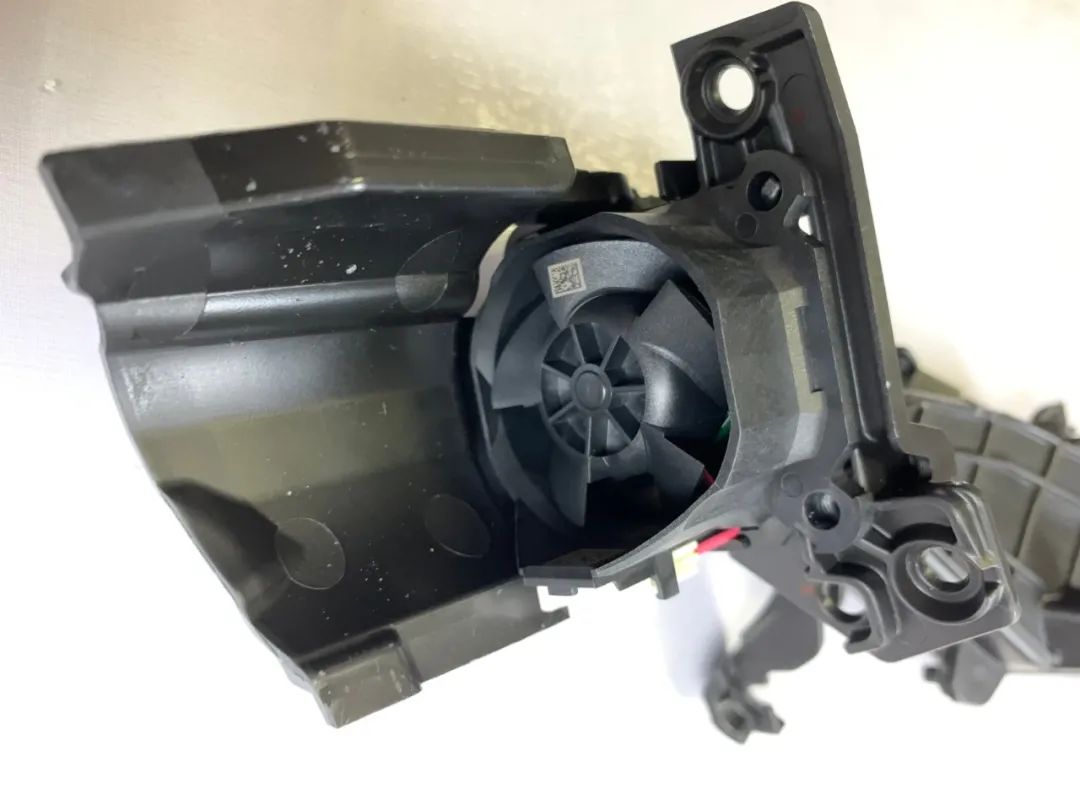

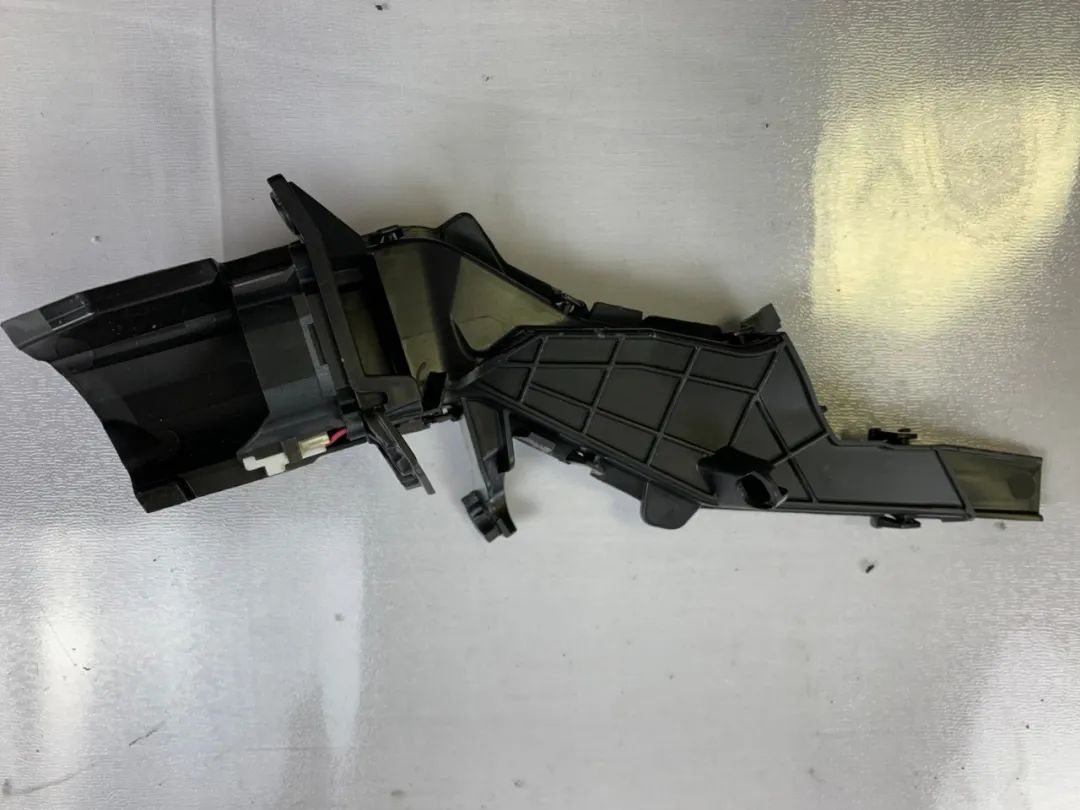

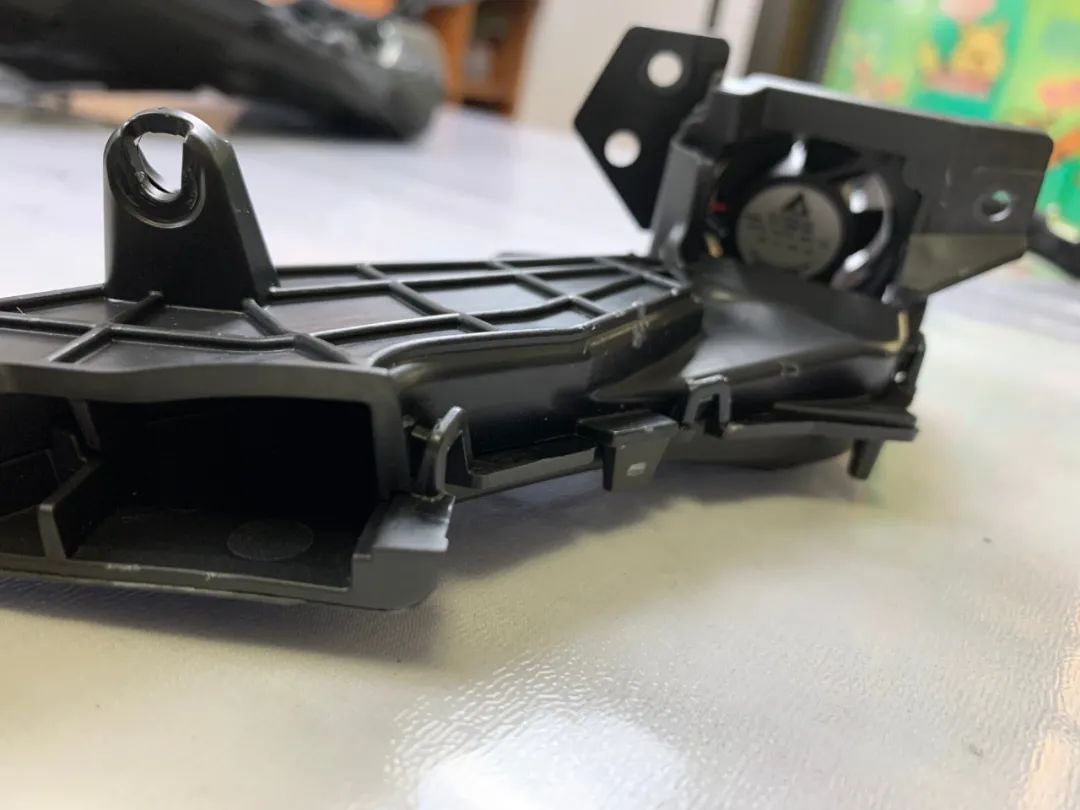

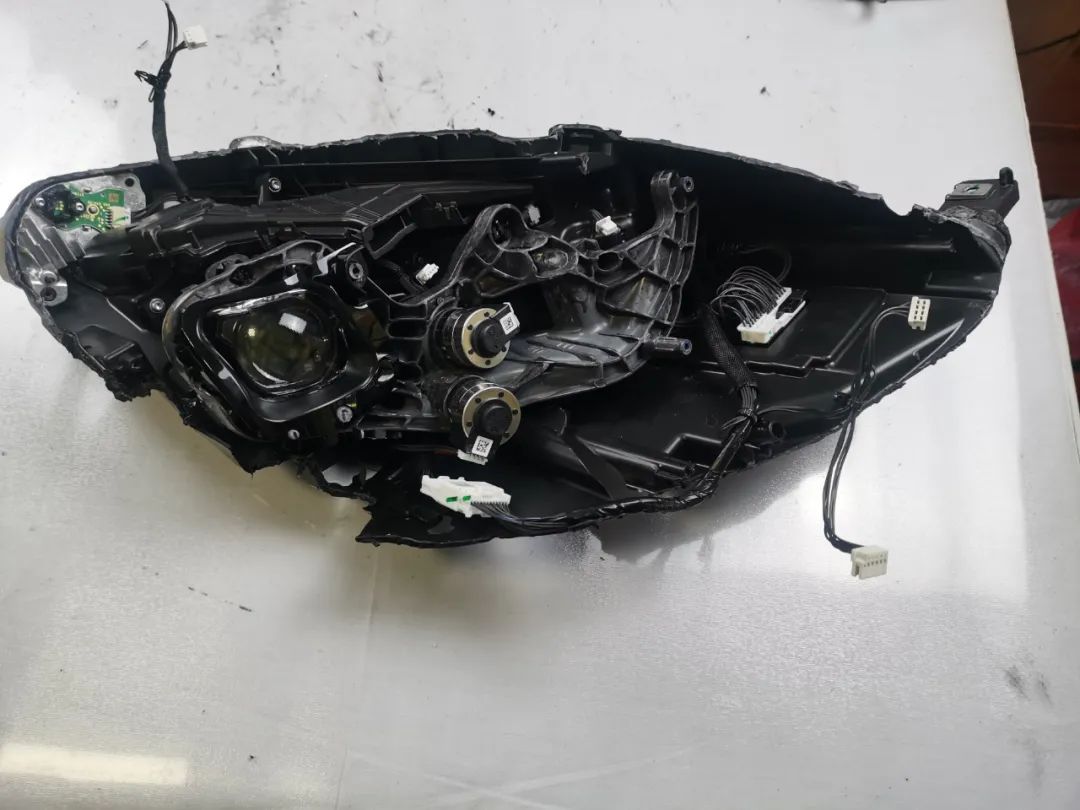

拆下上方的白眉和反光碗后,发现一个好玩的设计。在白眉部分的下方,有一个由两块塑料件合并组成的一个中空管道,管道一头是一个delta的离心风扇,所以这是一个通风管道的设计,风扇的风可以通过这个管道吹到左上方的led单元部分,并且还可以增加灯内的空气流动,防止led光源过热。

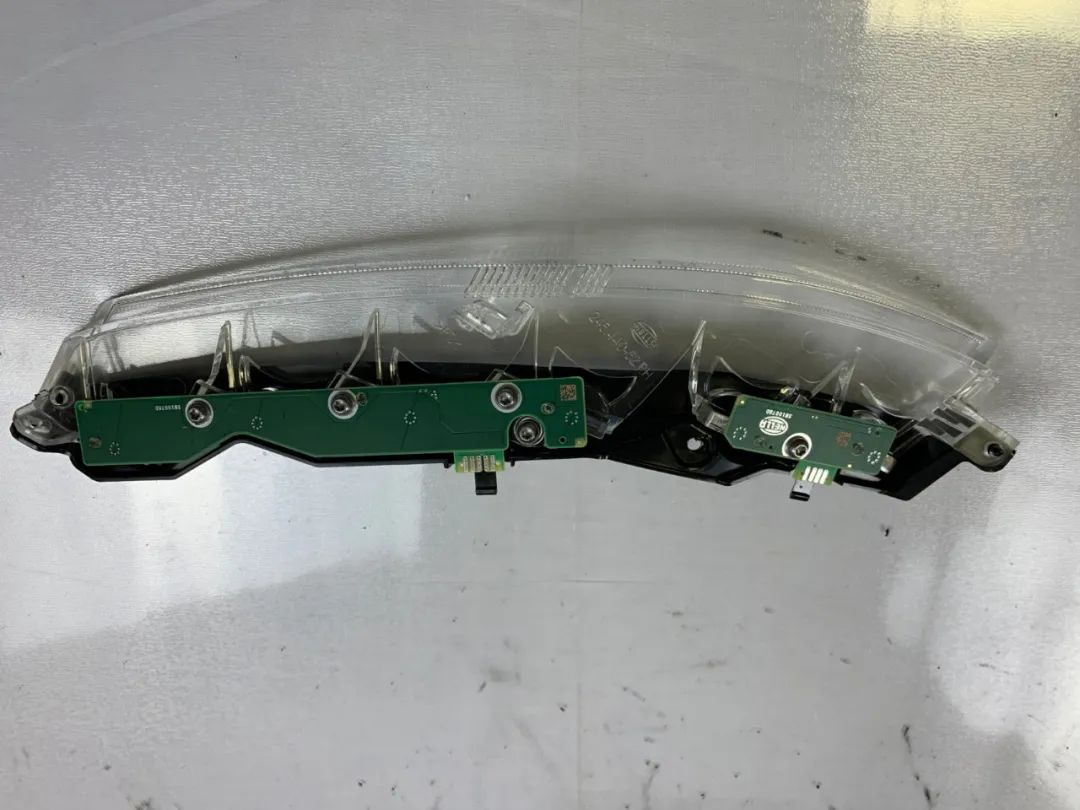

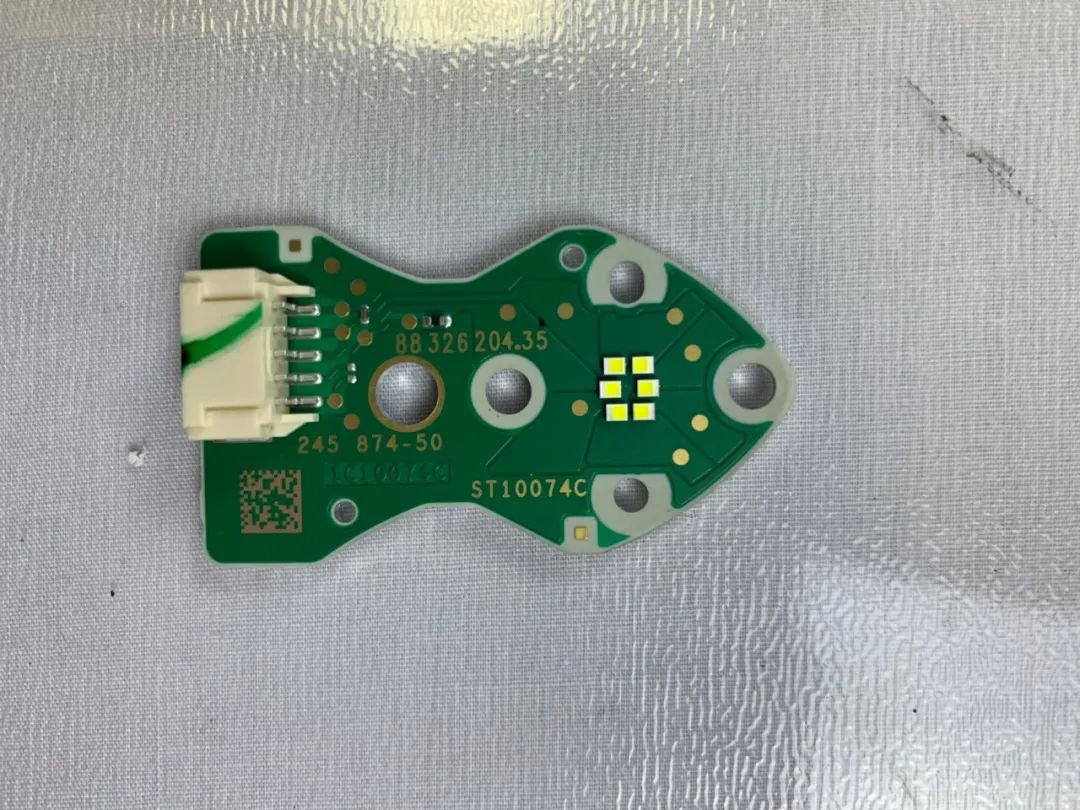

下方的厚壁部分是转向灯功能,配上两块PCBA,共有6颗LED组成。整体来说没有特别之处。

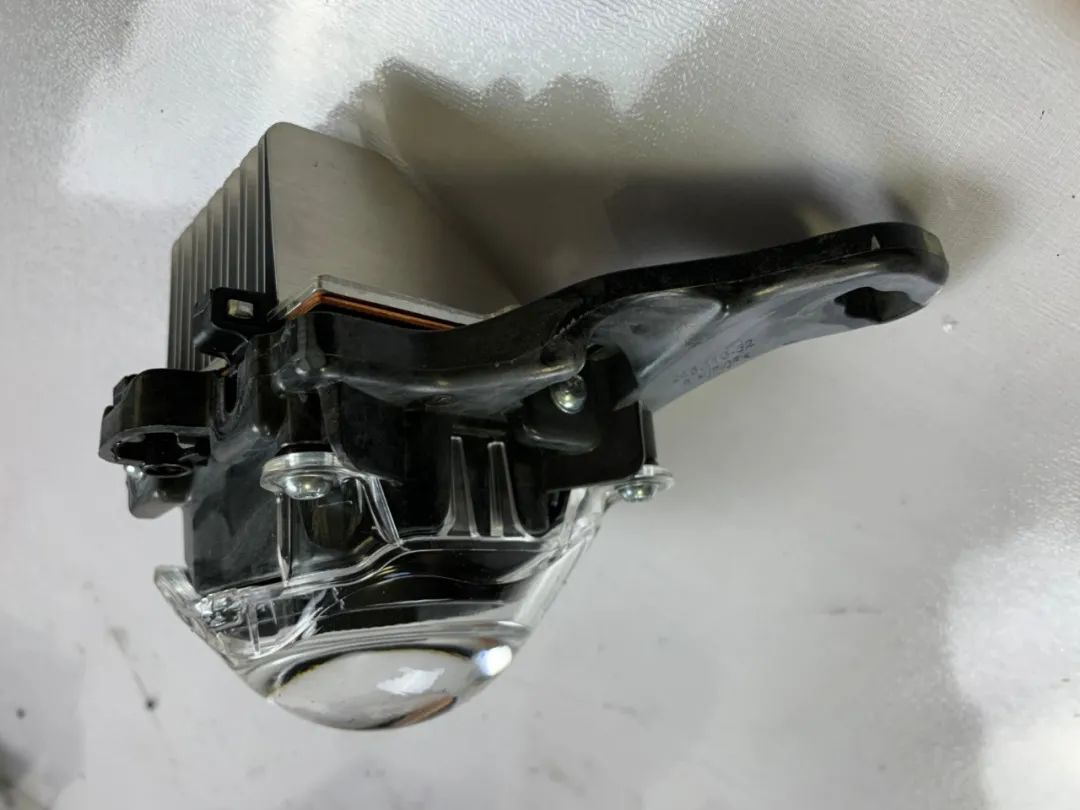

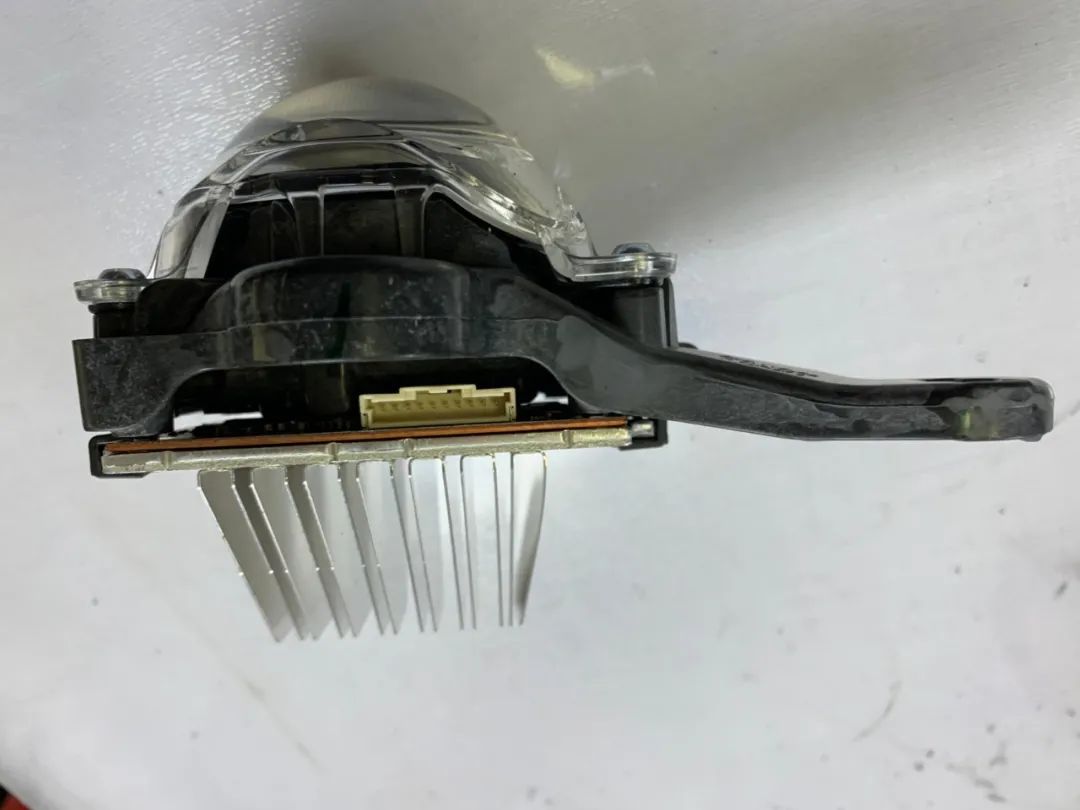

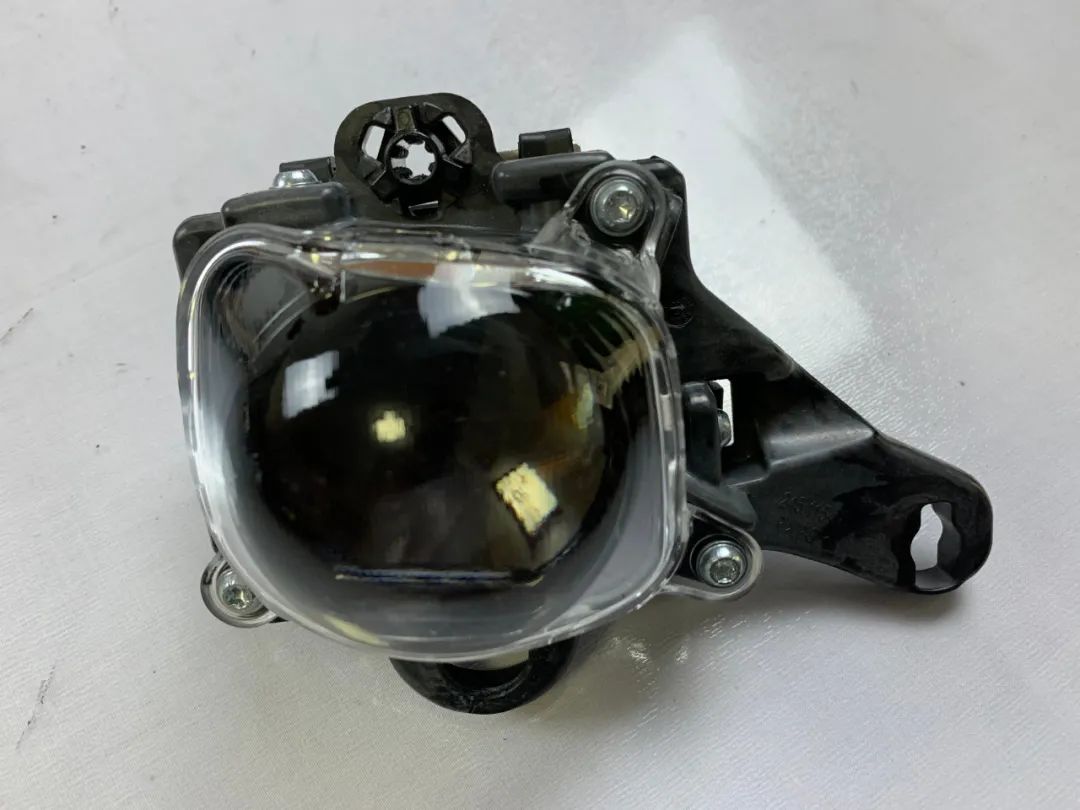

接着就是重点了,那颗像素ADB模组。第一感觉就是这个ADB模组小巧玲珑,露出部分为直径55mm的凸透镜,外轮廓差不多是70*65,模组深度105。据悉该模组共有102像素,那么咱们就拆拆看,是不是“货真价实”。光透镜就有三层,两层PMMA外透镜外加一个玻璃内透镜。

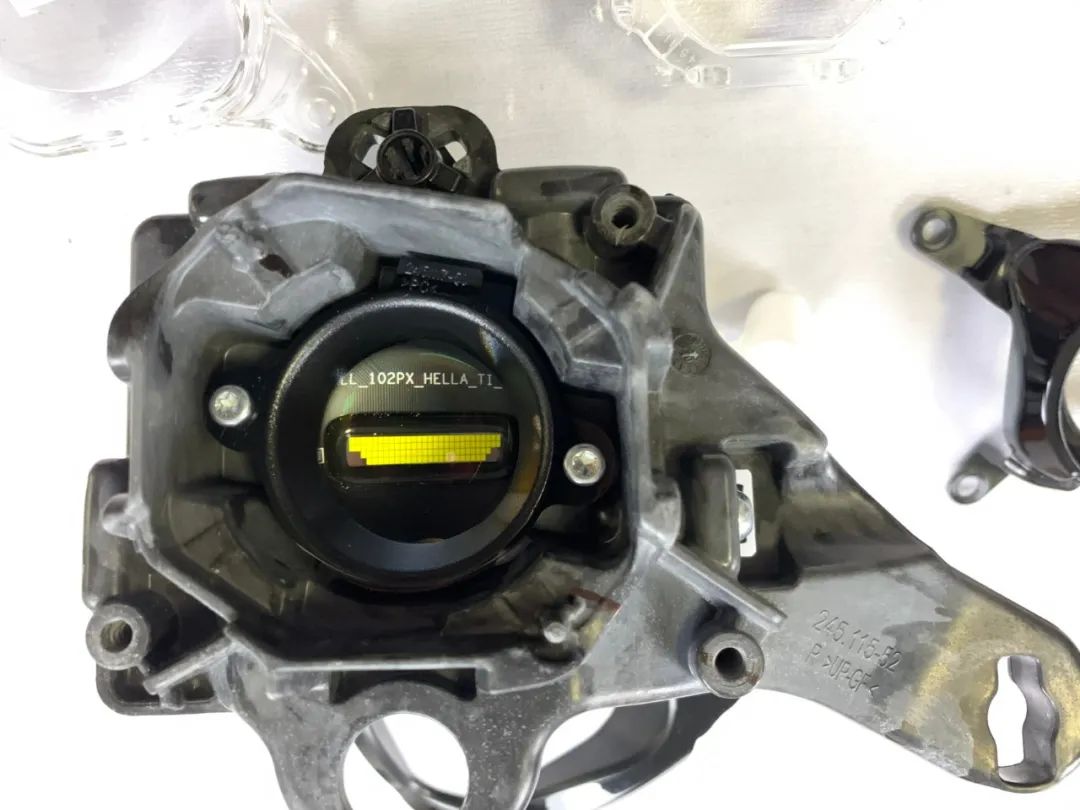

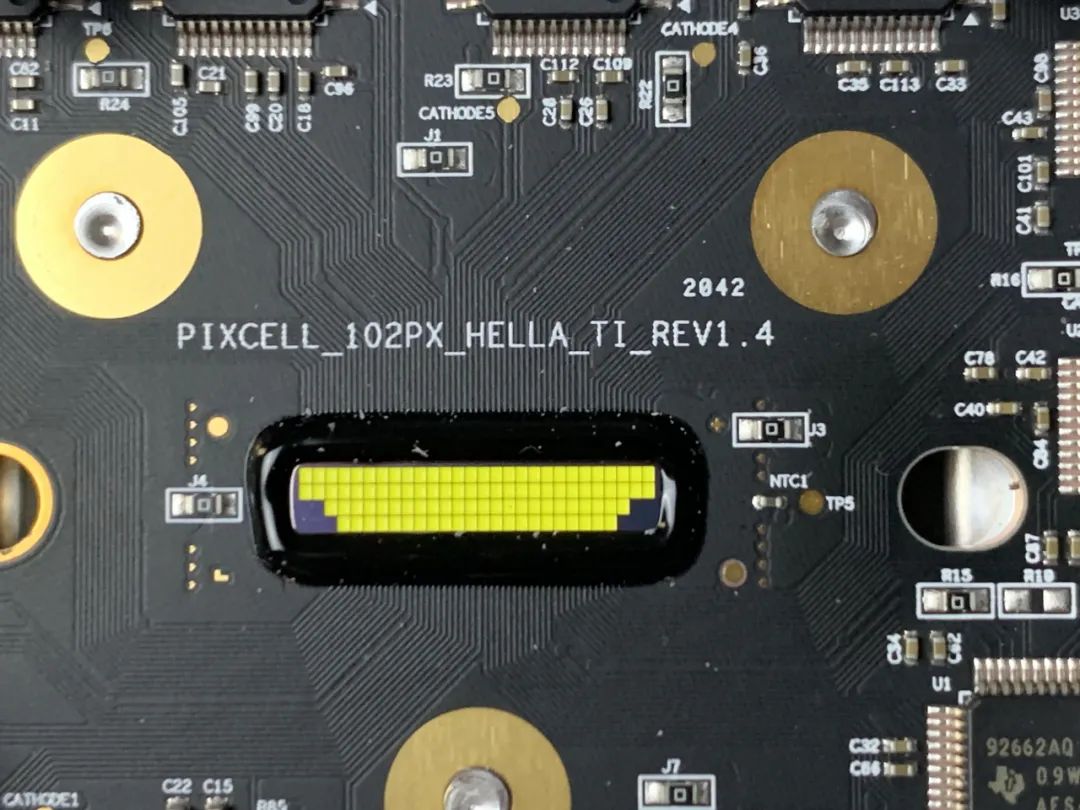

拆下模组外面这些面罩和支架后,就可以清楚看到ADB核心部分。处于正中间的正是发光的4排LED芯片组,第一排28颗,第二排28颗,第三排24颗,第四排22颗,共102颗。同时外面有9个电路控制芯片,据悉这是三星协助特斯拉开发的pixcell led 芯片组,光源发光面积缩减至传统分离式led模组的1/16,前照灯的尺寸因而缩小了30-50%,通过更小的发光面积和明暗对比,实现ADB照明控制,从而提升道路安全性和驾驶便捷性。

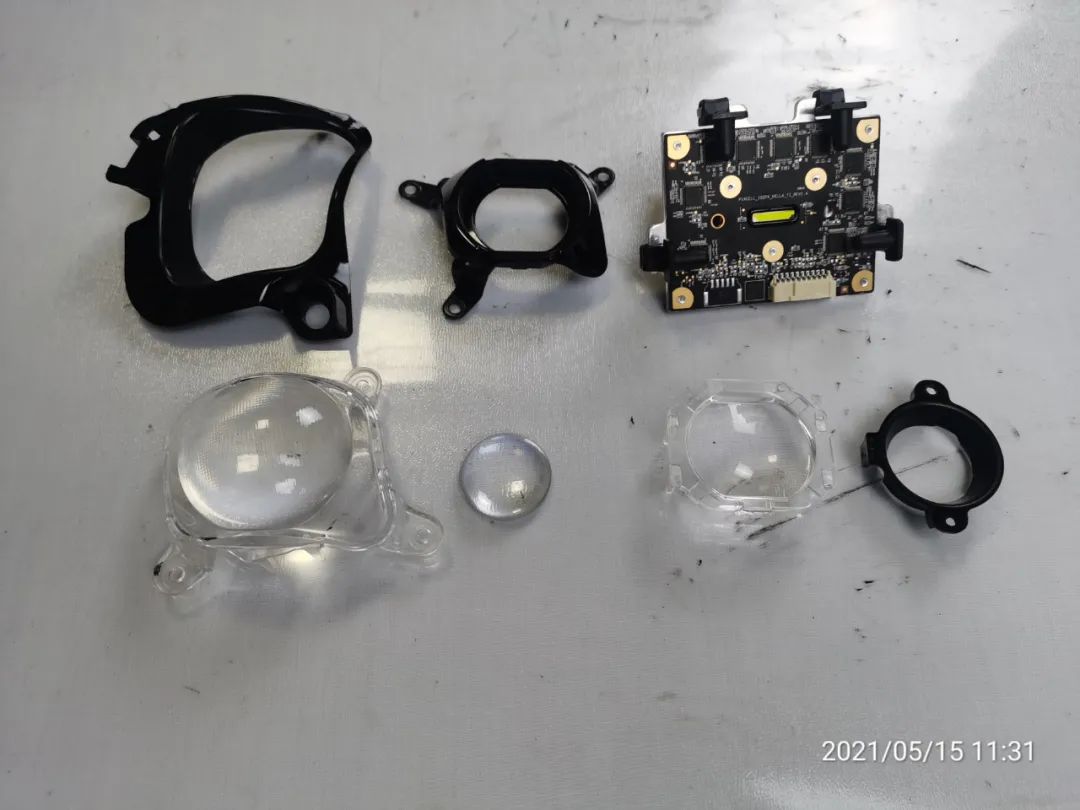

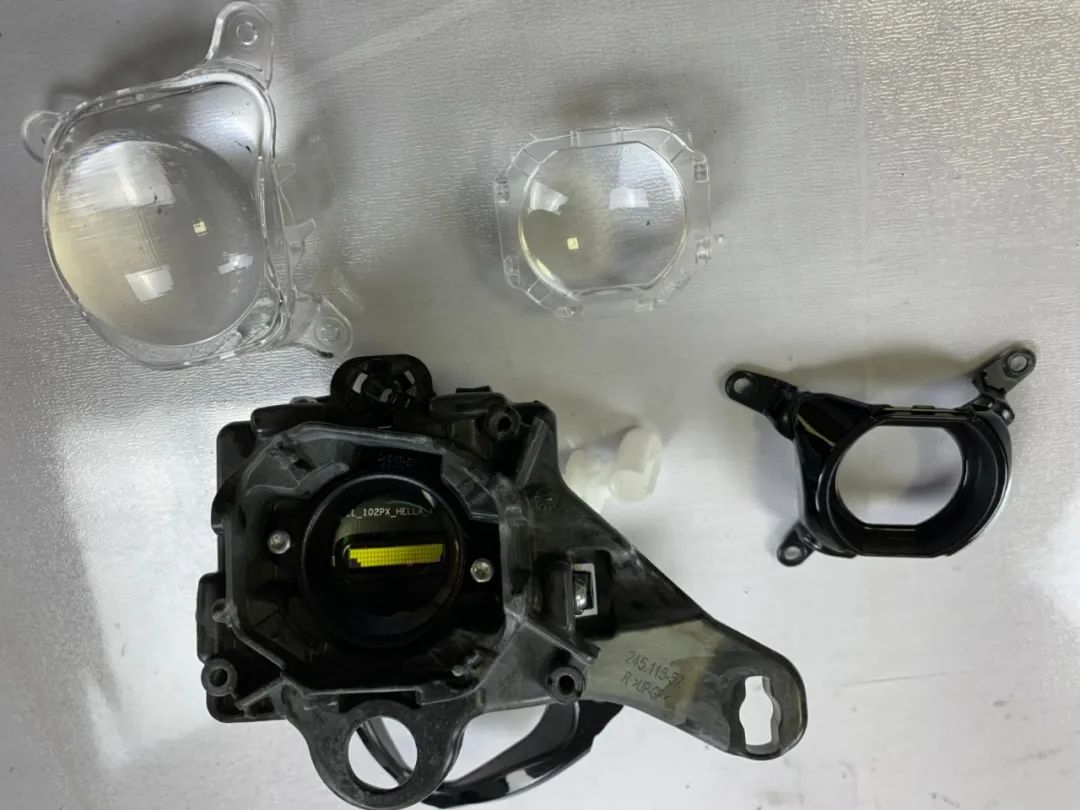

来个透镜模组的全家福吧。

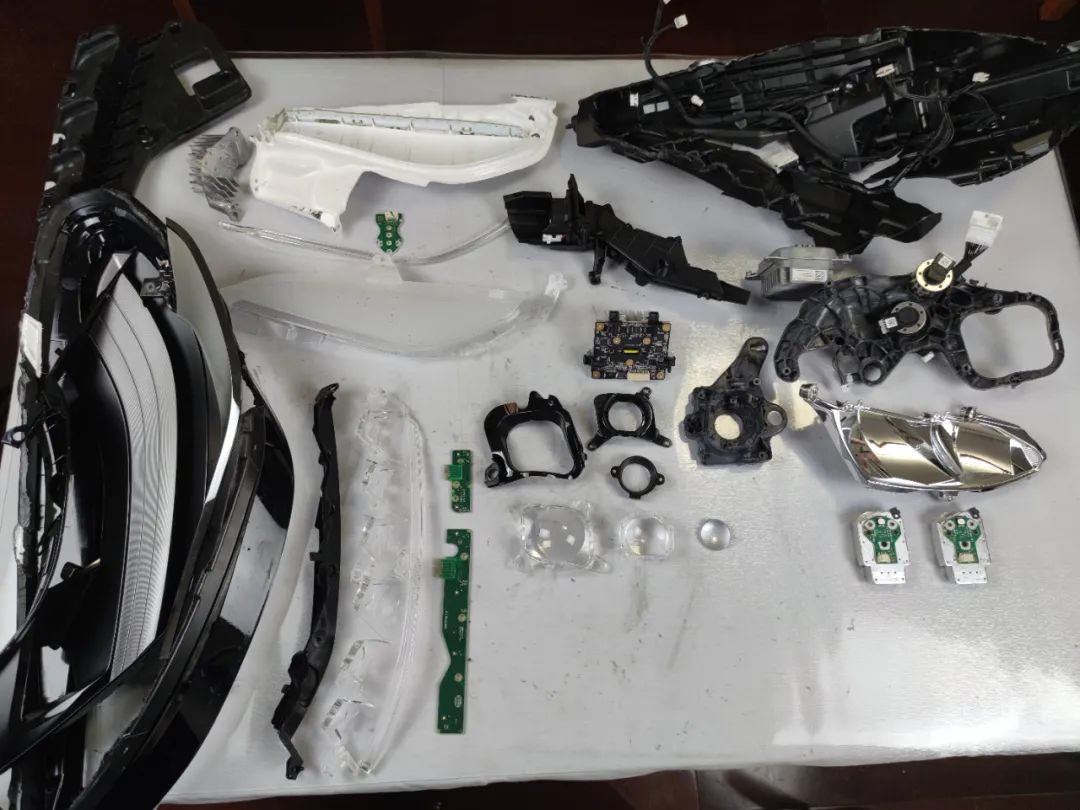

最后来一张整灯全家福

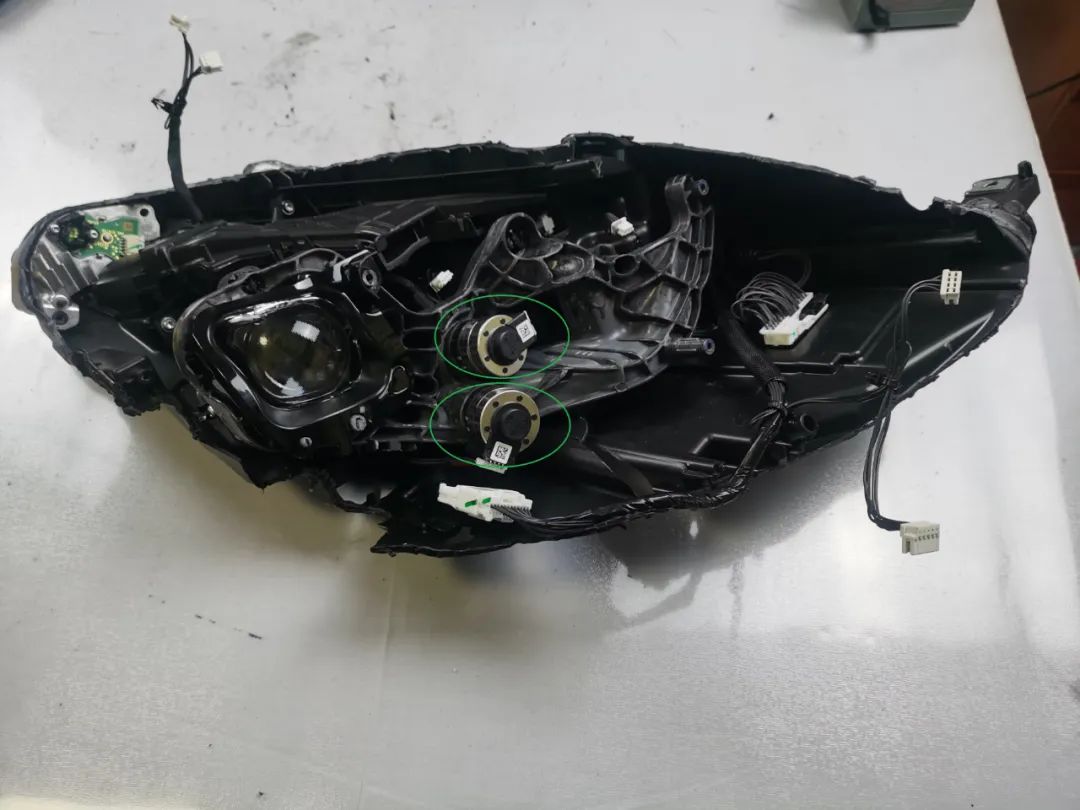

节目的最后,提个问题给大家,在中间的模组和反光碗支架上,有两个步进调节电机,问题是,这两个电机分别起到什么作用?欢迎大家留言区讨论。



——The End——
